Hochwertiger Wärmepumpenspeicher Typ SWPspeziell für den Einsatz mit Wärmepumpen und Solaranlagen400 Liter Nennvolumen - mit einem Wärmetauscher Dieser Speichertyp wurde als Hochleistungsspeicher für den Brauchwasserbereich entwickelt. Er ist ausgestattet mit bis zu zwei extra großen Glattrohr-Wärmetauschern und eignet sich daher ideal für den Betrieb an einer Wärmepumpe in Kombination mit einer solarthermischen Anlage. Er kann aber auch mit Brennwerttechnik oder anderen Heizquellen, die große Wärmetauscher benötigen, betrieben werden. Der Speicher kann über eine austauschbare Flanschplatte mit einem Elektroheizstab nachgerüstet werden (Aufpreis). Opferanode und Thermometer sind serienmässig verbaut und können bei Bedarf gewechselt werden. Behälter und Glattrohr-Wärmetauscher bestehen aus Qualitätsstahl. Beide sind zweifach emailliert. Die zweifache Emaillierung soll verhindern das sich zu viele Fehlstellen bilden, wie es zum Teil bei einer einfachen Emaillierung der Fall ist. Zu viele Fehlstellen führen u.a. zu einem schnelleren Vebrauch der eingebauten Opferanode. Behälter: Material & Eigenschaften Der Behälter ist aus hochwertigen Materialien angefertigt und unter Berücksichtigung gängiger Normen produziert, zusätzlich gibt es Grenzwerte, was Betriebsdruck und Temperatur betrifft.• Behälter aus Qualitätsstahl S235JRG2• Behälter innen mit einer 2-fachen Thermoglasur emailliert• Produziert nach DIN 4753 und Euronorm EN 12897Glattrohr-Wärmetauscher: Material & Eigenschaften Beim Wärmetauscher wird ebenfalls eine hohe Qualität und die Produktion nach Normen eingehalten.• Glattrohrwärmetauscher 2-fach emailliert• Aus Qualitätsstahl S235JRG2• Produziert nach DIN 4753 und Euronorm EN 12897• Zulässiges Medium: Wasser / Glykol Isolierung • 50mm PU-Hartschaum • fest aufgeschäumt, nicht abnehmbar• silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz Abmessungen und technische Daten   Speicherbezeichnung: SWP / SWP2   150 200 300 400 500 Durchmesser mit Isolierung mm 550 550 650 750 750 Höhe mit Isolierung mm 1070 1340 1420 1470 1720 Kippmaß mit Isolierung mm 1204 1449 1562 1655 1880 Glattrohr-Wärmetauscher (Typ SWP) m² 1,5 / - - - 2,0 / - - - 3,4 / - - - 4,2 / - - - 4,5 / - - - Inhalt Rohrschlange (Typ SWP) Ltr. 8,6 / - - - 11.1 / - - - 19,4 / - - - 23,4 / - - - 25,1 / - - - Druckverlust (Typ SWP) mbar 120 / - - - 150 / - - - 400 / - - - 600 / - - - 710 / - - - Dauerleistung (Typ SWP) (WW mit 45° C)* Ltr./h 990 / - - - 1250 / - - - 1520 / - - - 1840 / - - - 2060 / - - - kW 40,4 / - - - 51,0 / - - - 62,0 / - - - 75,0 / - - - 84,0 / - - - Leistungskennzahl (Typ SWP) ** NL 6,0 / - - - 8,0 / - - - 20,0 / - - - 27,0 / - - - 34,0 / - - - Glattrohr-Wärmetauscher (Typ SWP2)(unten / oben) m²  - - - - - - 1,3 / 3,0 1,8 / 3,5 2,1 / 4,5 Inhalt Rohrschlange (Typ SWP2)(unten / oben) Ltr. - - - - - - 7,2 / 16,5 9,2 / 19,7 12,2 / 25,7 Druckverlust (Typ SWP2)(unten / oben) mbar - - - - - - 55 / 70 70 / 85 90 / 120 Dauerleistung (Typ SWP2)(unten / oben)(WW mit 45° C)* Ltr./h - - - - - - 1300 / 1840 1520 / 2010 1770 / 2310 kW - - - - - - 53,0 / 75,0 62,0 / 82,0 72,0 / 94,0 Leistungskennzahl (Typ SWP2) **(unten / oben) NL - - - - - - 9,0 / 20,0 13,0 / 24,0 17,0 / 32,0 zulässiger Druck bar 10,0 (Speicher) / 16,0 (Glattrohr-Wärmetauscher) zulässige Temperatur °C 0 – 95 (Speicher) / 0–110 (Glattrohr-Wärmetauscher) Gewicht mit Isolierung Typ SWP kg 77 97 120 167 193 Gewicht mit Isolierung Typ SWP2 kg - - - - - - 145 208 247 * bei 80 °C Vorlauftemperatur, 60 °C Rücklauftemperatur und 10 °C Kaltwassertemperatur** bei 80 °C Speichertemperatur, 45 °C Warmwassertemperatur und 10 °C Kaltwassertemperatur

Wärmepumpen-/Warmwasserspeicher WP-TWS • Für den Einsatz von Wärmepumpen und Brennwert-Thermen geeignet• Material: Stahl S235JR, 2-fach emailliert• Inkl. 75 mm Hartschaumverbund-Isolierung und 5 mm Folienmantel in RAL 9010 Weiß, vormontiert• Betriebsdruck max.: 10 bar• Temperatur max.: 95°C• Empfohlenes SV: 6 barEnergieeffizienzklasse: A (Spektrum A bis F)Wärmetauscher:• Betriebsdruck max.: 16 bar• Temperatur max.: 130°CAusstattung:• 1 Hochleistungs-Wärmetauscher• Magnesiumanode für zusätzlichen Korrosionsschutz• Höhenverstellbare Stellfüße• Analogthermometer• Ab WP-TWS 300 zusätzliche Muffe DN 40 (11/2") zur Aufnahme eines Elektroheizstabes• Ab WP-TWS 400 mit Reinigungsflansch ø 180 mm• Ab WP-TWS 400 haben die Speicher eine SVGW/SSIGE-Zulassung für die Schweiz und eine ACS-Zulassung für Frankreich Technische Daten: Typ WP-TWS-1W:   300 400 500 Zapfleistung** [l/h]: tKW = 10°C 2100 2250 2400 Leistungskennzahl NL* [WT]: tKW = 10°C 20 28 36   tSp = 60°C       Warmhalteverlust [Wh]:   49 55 58 * Um die angegebene NL-Zahl zu erreichen muss die Kesselleistung größer sein als die angegebene Dauerleistung** 10°C Kaltwasser/80°C Vorlauf/45°C Zapftemperatur Energieeffizienzklasse: A   Typ Inhalt ø ohne Isolierung ø mit Isolierung Gesamthöhe mm Kippmaß mm unterer WT m² WP-TWS-1W-300 291 Ltr. - 660 1726 1845 3,8 WP-TWS-1W-400 391 Ltr. - 760 1631 1777 4,3 WP-TWS-1W-500 493 Ltr. - 810 1700 1860 4,7

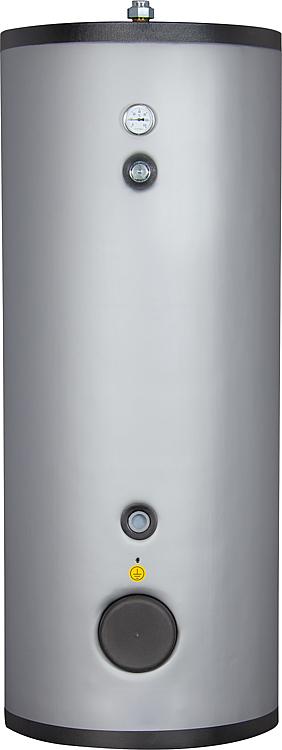

Wärmepumpenspeicher WP1V-400 mit 1 Wärmetauscher  Der WP1V-400 von TML ist ein leistungsstarker Warmwasserspeicher aus robustem Qualitätsstahl (S 235 Jr), der durch seinen Rostschutzanstrich außen besonders langlebig ist. Mit einer großzügigen Kapazität von 414 Litern und einer kompakten Bauweise von 1410 mm Höhe, 750 mm Durchmesser und einem Kippmaß von 1610 mm ist er optimal für vielseitige Installationsanforderungen geeignet. Der Speicher ist für einen maximalen Betriebsdruck von 8 bar und Betriebstemperaturen bis zu 95°C ausgelegt. Ausgestattet mit einem fest verschweißten Doppelwendel-Glattrohr-Wärmetauscher, der gebeizt und passiviert ist, bietet der WP1V-400 zusätzliche Leistungsfähigkeit mit einem Betriebsdruck von bis zu 12 bar. Zur weiteren Korrosionsschutzausstattung gehört eine Magnesiumanode. Eine praktische Muffe DN 40 (1 1/2“) ermöglicht die Nachrüstung eines Elektroheizstabs. Vorteile Hochwertiger Qualitätsstahl (S 235 Jr) mit Rostschutzanstrich emaliiert nach DIN 4753.3 Der Speicher hat eine 50 mm dicke fest aufgeschäumte Hartschaumisolierung Maximaler Betriebsdruck (Behälter) von 8 bar und Betriebstemperatur bis zu 95°C ermöglichen vielseitige Einsatzbereich Fest verschweißter Doppelwendel-Glattrohr-Wärmetauscher gebeizt und passiviert, für Betriebsdrücke bis zu 12 bar geeignet Effektive Korrosionsschutzmaßnahmen durch Magnesiumanode Zusätzliche Muffe DN 40 (1 1/2“) zur Nachrüstung eines Elektroheizstabs Revisionsflansch Erfüllt die ErP-Richtlinie mit Energieeffizienzklasse B, was für eine optimierte Energieverwendung steht und die Umwelt schont Technische Daten  Typ WP1V-400 Energieeffizienzklasse Warmwasser B  (A - G) Technische Daten Speicher-Gesamtinhalt 414 l Betriebstemperatur max. 95 °C Arbeitsdruck max. 8 bar Ø Revisionsflansch 180 mm Unterer Wärmeübertrager 4,5 m² Aufbau des Speichers 1 Wärmeübertrager Isolierung 50 mm Hartschaumisolierung, fest aufgeschäumt(Brandschutzklasse B3 DIN 4102) Gesamthöhe 1410 mm Kippmaß 1610 mm Ø mit Isolierung 750 mm Muffe für Elektroheizstab Ja Werkstoff des Boilers Stahl Emaille Lieferumfang:  Wärmepumpenspeicher WP1V-400 Betriebsanleitung
