TWL Sonderspeicher - individuelle Speicher Warmwasserspeicher Pufferspeicher Kältespeicher

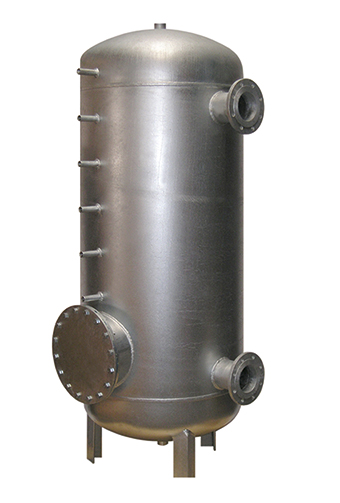

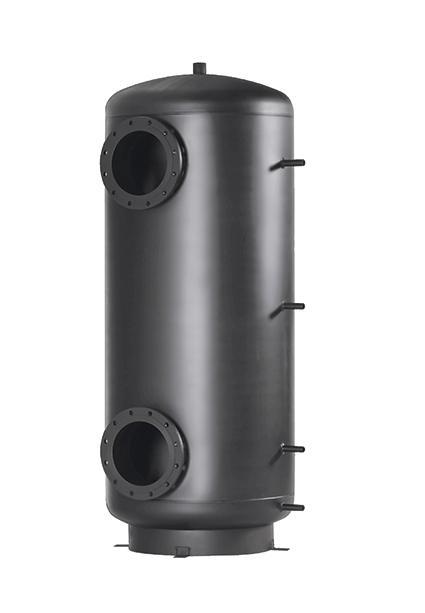

TWL-Sonderspeicher Individuelle Speicher nach Kundenwunsch. Unterschiedliche Szenarien sorgen für unterschiedlichste Aufgabenstellungen. Große Gebäudekomplexe benötigen mitunter größere Volumen, jenseits der Standardmäßig verfügbaren 10.000 Liter. Kleine Kellerräume mit niedriger Deckenhöhe erlauben nicht die Verwendung eines Serienspeichers oder stark verwinkelte, schwer zugängliche Räume verhindern den ordnungsgemäßen Anschluss an die vorhandenen Muffen eines handelsüblichen Behälters. Wer auf solche oder ähnliche Probleme stößt ist bei der TWL in guten Händen. Unsere Sonderspeicher-Profis fertigen individuelle Lösungen für Ein- und Mehrfamilienhäuser gewerbliche Gebäude öffentliche Einrichtungen Bitte tragen Sie einfach in unserer Faxvorlage formlos Ihre Wünsche ein, gerne unterbreiten wir Ihnen umgehend unser Angebot. Für Beratungen oder Fragen stehen wir Ihnen selbstverständlich auch gerne per Telefon zur Verfügung. Ausschreibungstexte erhalten Sie bei Bedarf nach Ihren Vorstellungen. Anschlussvarianten: Muffenanschlüsse DN-Flansch Nut-Anschlüsse für Vitaulic Verbinder (Neu bei TWL) Mögliche Ausführungen: Durchmesser max. 2.400 mm Volumen bis max. 40.000 Liter Betriebsdruck bis max. 16 bar (volumenabhängig) Isolierungen: Verschiedene Effizienzklassen Diffusionsdichte Kälteisolierung Verkleidung mit Blechmantel Beschichtung: Schutzlack AGI-Beschichtung für Kältespeicher Verzinkt Qualifizierungen: TÜV SWISS TS Germanischer Lloyd Det Norske Veritas Bureau Veritas Zertifikate: AD-2000 HP-0 DIN EN ISO 3834-2 MSZ EN 3834-2 ISO 9001:2008 97/23/EG D Modul Mögliche Konfiguration und wählbare Optionen für TWL-Sonderspeicher: Speichertypen: Heizungspufferspeicher Kältespeicher Trinkwasserspeicher Druckluftkessel Saisonspeicher Maximale Konfiguration: Bis max. ⌀ 2.400 mm Bis max. 40.000 Liter (Druckabhängig) Bis max. 16 bar (Volumenabhängig) Auf Wunsch Prüfstellen zertifiziert Anschlussvarianten: Anschlüsse mit Innen- und Außengewinde Vorschweißflansche Nut-Anschlüsse für Victaulic Verbinder Isolierungen: Verschiedene Effizienzklassen Diffusionsdichte Kälteisolierung Verkleidung mit Belchmaterial Beschichtung: Schutzlack AGI-Beschichtung für Kältespeicher Feuerverzinkt Epoxidharz Mögliche Zertifikate und Prüfstellen: AD-2000 HP-0 DIN EN ISO 3834-2 MSZ EN ISO 14001 ISO 9001:2015 TÜV
Sofort verfügbar, Lieferzeit: 150 days
Handarbeit made in Germany
| Pufferspeicher Sonderanfertigung • Hygienespeicher Sonderbau • Brauchwasserspeicher Sonderspeicher Nutzen Sie die langjährige Erfahrung unseres hochprofessionellen Herstellerwerkes, wenn es um die Erstellung von Sonderanfertigungen im Bereich Pufferspeicher, Hygiene - Kombispeicher und Brauchwasserspeicher geht. Wir produzieren für Sie den Pufferspeicher als Maßanfertigung. |
|
 |
|
1. Speicheranfertigung nach DIN und Euronorm |
|
| Alle Sonderspeicher werden in Handarbeit in Deutschland angefertigt und werden hergestellt nach DIN 4753 und Euronorm 12897 |
| 2. Speicherarten die hergestellt werden können | ||
| Pufferspeicher: | ||
| für das Heizungswasser (kein Brauchwasserspeicher für das duschen, Händewaschen etc.) | ||
| Produziert aus | Qualitätsstahl (Werkstoffnr. S235JRG2 bzw 1.0038) oder Edelstahl (Werkstoffnr. 1.4404 [V4A], besser als 1.4571) |
|
| Durchmesser, max.: | 2,40 m | |
| Volumen, max.: | 40.000 Liter | |
Hygiene-Kombispeicher: |
||
| für das Heizungswasser, erzeugt Brauchwasser im Durchlaufprinzip im eingebauten Edelstahltauscher | ||
| Produziert aus: | Qualitätsstahl (Werkstoffnr. S235JRG2 bzw 1.0038) | |
| Edelstahltauscher aus: | Edelstahl (Werkstoffnr. 1.4404 [V4A], besser als 1.4571) | |
| Durchmesser, max.: | 2,40 m | |
| Volumen, max.: | 40.000 Liter | |
Brauchwasserspeicher: |
||
| Für das Trink-, und Brauchwasser, auch als Lebensmittel und Kältespeicher geeignet | ||
| Produziert nur aus: | Edelstahl (Werkstoffnr. 1.4404 [V4A], besser als 1.4571) | |
| Durchmesser, max.: | 2,40 m | |
| Volumen, max.: | 40.000 Liter | |
 |
||
| 3. Anschlüsse der Sonderspeicher | ||
| Alle Speicher können mit den folgenden Anschlüssen versehen werden. Die Längen der Muffen sind variabel, Standardlänge ist 100mm |
||
| Fühlermuffen | ½“ und ¾“ (DN15 und DN20) | |
| Muffen für Systemanschlüsse | von ¾“ bis 5“ (DN15 bis DN100) | |
| Vorschweißflansche | Durchmesser bis DN300, auch mit Halsstutzen bis zu 300mm Länge oder mehr | |
 |
||
| 4. Herstellungskosten Sonderspeicher | ||
| Beispiel: Pufferspeicher Sonderanfertigung Volumen: 3700 Liter Abmessungen: Höhe: 4.950mm Durchmesser: 1.000mm Standring Betriebsdruck max. 3 bar Betriebstemperatur max. 95°C ohne Wärmetauscher, ohne Isolierung Anschlüsse: Heizkreis 8x 1 1/2" Entlüftung: 1x 1 1/2" Thermometer- und Reglermuffen: 4x 1/2" Gesamtkosten inkl. MwSt. und Frachtkosten (Deutschland): 3425,00 € |
||
| 5. Isolierungsarten | |
| Für alle Speichervarianten | |
| EPS Hartschaumisolierung: • Flexible Isolierung, wird wie ein Mantel um den Speicher gelegt. • mit 80mm EPS (expandiertes Polystyrol) und 20mm PV (Polyesterfaservlies) • Lambdawert: 0,038 W/mK • 10% besserer Dämmwert als Standard-Weichschaumisolierungen |
|
| PU Hartschaumisolierung: • Wird direkt auf den Speicher aufgeschäumt, nicht abnehmbar • 90mm PU (Polyurethan) • Lambdawert: 0,029 W/mK • bis zu 40% besserer Dämmwert als Standard-Weichschaumisolierungen • Speicher muss bestimmte Voraussetzungen erfüllen damit er eingeschäumt werden kann: maximaler Durchmesser 79 cm, maximal 1000 Liter Volumen, maximale Höhe: 2,03m |
| 6. Lieferzeiten |
||
| Lieferung Deutschlandweit und europaweit. Lieferzeiten je nach Auftragslage | ||
| Pufferspeicher, Hygiene-Kombispeicher | aus Qualitätsstahl | je 15 – 20 Werktage |
| Pufferspeicher und Brauchwasserspeicher | aus Edelstahl | je 20 – 25 Werktage |
| 7. Garantie & Widerruf |
| 5 Jahre Herstellergarantie auf alle Sonderspeicher Bitte beachten Sie unsere AGB und das Widerrufsrecht. |
| 8. Anfrage stellen |
| Wenn Sie bereits wissen, wie Ihr Speicher aussehen soll, dann nutzen Sie bitte unser unten stehendes Sonder- speicher-Formular. Sollten Sie sich noch unschlüssig sein, dann beraten unsere techniker Sie gerne, damit Sie den passenden Speicher für Ihr Vorhaben erhalten. |
 |
Sonderspeicher-Formular |  |
Wer braucht Sonderspeicher?
In erster Linie werden spezielle Sonderspeicher von großen Heizungsfirmen, Krankenhäusern, Ingenieurbüros, Schulen, Privatpersonen sowie Solarhäusern und Firmen, die Prozesswärme betreiben möchten, benötigt. Überall dort, wo das Serienmodell eines normalen Speichers „von der Stange“ nicht passt oder eingebaut werden kann, kommt ein Sonderspeicher zum Einsatz.
Dies kann beispielsweise der Fall sein, wenn der Aufstellort nur eine bestimmte Höhe oder Breite zulässt oder der Speicher mehr Anschlüsse als im Normalfall benötigt. Auch ist ein Sonderspeicher von Nöten, wenn ein normaler Speicher nicht optimal ins System integriert werden kann, wenn bestimmte Anschlüsse und Flanschen erforderlich sind. In Solarhäusern reicht zum Beispiel meistens ein normaler Pufferspeicher nicht aus und es muss ein großer Saisonspeicher ins Gebäude integriert werden.
Hier klicken, um weiter zu lesen
Was unterscheidet Sonderspeicher von herkömmlichen Speichern?
Der grundlegende Unterschied liegt darin, dass sie individuell angefertigt und nicht in Serie produziert werden. Sonderspeicher sind ganz auf die Wünsche des Kunden zugeschnitten.
Welche verschiedenen Besonderheiten hat ein Sonderspeicher?
Das besondere Merkmal liegt darin, dass er ganz nach den Vorgaben des Kunden angefertigt wird, und diese gezielt umgesetzt werden.
Welche Sonderanfertigungen können umgesetzt werden?
Es können Pufferspeicher sowohl für Heizungswasser als auch für Brauchwasser angefertigt werden, darüber hinaus gibt es Kältespeicher, Speicher zur Aufstellung außerhalb eines Gebäudes, Erdtanks, Brauereitanks, BHKW-Speicher (Blockheizkraftwerk) und Prozesswärmetanks.
Wie ist ein Pufferspeicher angefertigt?
Pufferspeicher bestehen in der Regel aus Qualitätsstahl oder hochwertigem Edelstahl, bei Bedarf können innere Wärmetauscher, Muffen von ½“ bis 5“, Flanschen und Vorschweißflanschen bis DN300 ergänzt werden.
Was sind Saison- und Prozesswärmespeicher und wie funktionieren sie?
Saisonspeicher kommen beispielsweise in Solarhäusern zum Einsatz. In einem Solarhaus wird sehr effektiv mit einer Solarthermischen Anlage gearbeitet. Die Energie, die durch diese Anlage produziert wird, wird das ganze Jahr über in einem großen Speicher eingespeist. In den Sommermonaten wird der Speicher effektiv durch die Solarthermische Anlage erwärmt. Im Winter wird diese Wärme dann genutzt, um das Solarhaus zu beheizen.
Im Gegensatz dazu wird Prozesswärme hauptsächlich in Produktionen benötigt. Wenn eine Brauerei beispielsweise mit Hilfe einer solarthermischen Anlage braut, benötigt sie einen sogenannten Prozesswärmespeicher, welcher die gewonnene Wärme aufnimmt und speichert. Außerdem kann ein Prozesswärmespeicher die Wärmeenergie speichern, die z.B. bei der Produktion von Materialien (Schmelzen, Schmieden, etc.) entsteht, hierbei wird die abgegebene Wärme festgehalten. Diese Wärmeenergie kann wiederum für andere Aufgaben eingesetzt werden, wie zum Beispiel die Beheizung der Büroräume oder dergleichen.
