Hygiene-Kombispeicher für Heizungskreisläufe Speicher für Heizungswasser mit integrierter Trinkwassererwärmung Speichertyp: KER2-10001000 Liter Nennvolumen* - mit zwei Wärmetauschern Diese Speicherserie steht in folgenden Typen zur Verfügung:Typ KE - ohne WärmetauscherTyp KER - mit einem Wärmetauscher (unten)Typ KER2 -  mit zwei Wärmetauschern (unten / oben)Der Speicher besitzt einen Edelstahl-Wärmetauscher für die Trinkwassererwärmung.Dieser besteht aus hochwertigen Edelstahl und wurde nicht eingeschweißt, sondern mit einer Isoliertrennung eingeflanscht.Dies verhindert die elektrochemische Korrosion, wie Sie bei eingeschweißten Edelstahltauschern auftreten kann.Eine Magnesium-Anode wie bei herkömmlichen Brauchwasserspeichern oder älteren Tank-inTank-Systemen wird nicht benötigt.Dies senkt die Wartungskosten.  Die Anschlüsse dieses Speichers sind um 180° versetzt.Somit eignet sich der Speicher ideal zum Einbau in Raumecken.(Eine Speicherserie mit 90° Anschlüssen ist ebenfalls verfügbar).Der Behälter ist aus hochwertigen Materialien angefertigt und wird unter Berücksichtigung gängiger Normen in Deutschland produziert Behälter: Material & Eigenschaften • Behälter aus Qualitätsstahl S235JRG2• Behälter innen roh, außen schwarz grundiert• Produziert nach DIN 4753 und Euronorm EN 12897 Edelstahltauscher für Trinkwasser-Erwärmung• komplett aus hochwertigem Edelstahl-Wellrohr (Werkstoffnr. 1.4404 bzw. AISI316L)• die Warmwasser-Schüttleistung steigt mit dem Speichervolumen• austauschbar, da eingeflanscht Wärmetauscher für Heizkreisläufe: Material & Eigenschaften • Glattrohrwärmetauscher aus Qualitätsstahl S235JRG2• Produziert nach DIN 4753 und Euronorm EN 12897• Zulässiges Medium: Wasser / Glykol  Isolierung • 80mm Neopor, 20mm Polyesterfaservlies • abnehmbar • silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz • wird separat im Beipack mitgeliefert Abmessungen und technische Daten Bezeichnung KE, KER, KER2      500 800 1000 Nennvolumen*  Liter  500 800 1000 Durchmesser ohne Isolierung  mm  650 790 790 Höhe ohne Isolierung  mm  1725 1830 2040 Kippmaß ohne Isolierung mm 1753 1865 2071 Wärmetauscher (unten)   m² 2,1 2,8 3,2 Inhalt Wärmetauscher (unten) Ltr. 13,1 17,4 20,1 Wärmetauscher (oben) m² 1,4 1,9 2,1 Inhalt Wärmetauscher (oben) Ltr. 8,8 12,1 13,4 Zulässiger Druck bar 4,5 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) Zulässige Temperatur °C 0 – 95 (Pufferspeicher) 0 –110 (Glattrohr-Wärmetauscher) Edelstahl-Wärmetauscher m² 5,8    Inhalt Edelstahl-WT Ltr. 29,2    Zulässiger Druck bar 10,0    Zulässige Temperatur °C 0 - 110    Schüttleistung (WW mit 45 °C) Ltr. 221 353 405 Gewicht Typ P kg 122 147 157 Gewicht Typ PR kg 157 195 211 Gewicht Typ PR-2 kg 178 231 251 *Das Nennvolumen wird vom Hersteller angegeben und spiegelt bauartbedingt nicht das exakte Speichervolumen wider.

Hygiene-Kombispeicher für Heizungskreisläufe Speicher für Heizungswasser mit integrierter Trinkwassererwärmung Speichertyp: KER2-10001000 Liter Nennvolumen* - mit zwei Wärmetauschern Diese Speicherserie steht in folgenden Typen zur Verfügung:Typ KE - ohne WärmetauscherTyp KER - mit einem Wärmetauscher (unten)Typ KER2 -  mit zwei Wärmetauschern (unten / oben)Der Speicher besitzt einen Edelstahl-Wärmetauscher für die Trinkwassererwärmung.Dieser besteht aus hochwertigen Edelstahl und wurde nicht eingeschweißt, sondern mit einer Isoliertrennung eingeflanscht.Dies verhindert die elektrochemische Korrosion, wie Sie bei eingeschweißten Edelstahltauschern auftreten kann.Eine Magnesium-Anode wie bei herkömmlichen Brauchwasserspeichern oder älteren Tank-inTank-Systemen wird nicht benötigt.Dies senkt die Wartungskosten.  Die Anschlüsse dieses Speichers sind um 180° versetzt.Somit eignet sich der Speicher ideal zum Einbau in Raumecken.(Eine Speicherserie mit 90° Anschlüssen ist ebenfalls verfügbar).Der Behälter ist aus hochwertigen Materialien angefertigt und wird unter Berücksichtigung gängiger Normen in Deutschland produziert Behälter: Material & Eigenschaften • Behälter aus Qualitätsstahl S235JRG2• Behälter innen roh, außen schwarz grundiert• Produziert nach DIN 4753 und Euronorm EN 12897 Edelstahltauscher für Trinkwasser-Erwärmung• komplett aus hochwertigem Edelstahl-Wellrohr (Werkstoffnr. 1.4404 bzw. AISI316L)• die Warmwasser-Schüttleistung steigt mit dem Speichervolumen• austauschbar, da eingeflanscht Wärmetauscher für Heizkreisläufe: Material & Eigenschaften • Glattrohrwärmetauscher aus Qualitätsstahl S235JRG2• Produziert nach DIN 4753 und Euronorm EN 12897• Zulässiges Medium: Wasser / Glykol  Isolierung • 100mm Neopor, 20mm Polyesterfaservlies • abnehmbar • silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz • wird separat im Beipack mitgeliefert Abmessungen und technische Daten Bezeichnung KE, KER, KER2      500 800 1000 Nennvolumen*  Liter  500 800 1000 Durchmesser ohne Isolierung  mm  650 790 790 Höhe ohne Isolierung  mm  1725 1830 2040 Kippmaß ohne Isolierung mm 1753 1865 2071 Wärmetauscher (unten)   m² 2,1 2,8 3,2 Inhalt Wärmetauscher (unten) Ltr. 13,1 17,4 20,1 Wärmetauscher (oben) m² 1,4 1,9 2,1 Inhalt Wärmetauscher (oben) Ltr. 8,8 12,1 13,4 Zulässiger Druck bar 4,5 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) Zulässige Temperatur °C 0 – 95 (Pufferspeicher) 0 –110 (Glattrohr-Wärmetauscher) Edelstahl-Wärmetauscher m² 5,8    Inhalt Edelstahl-WT Ltr. 29,2    Zulässiger Druck bar 10,0    Zulässige Temperatur °C 0 - 110    Schüttleistung (WW mit 45 °C) Ltr. 221 353 405 Gewicht Typ P kg 122 147 157 Gewicht Typ PR kg 157 195 211 Gewicht Typ PR-2 kg 178 231 251 *Das Nennvolumen wird vom Hersteller angegeben und spiegelt bauartbedingt nicht das exakte Speichervolumen wider.

Hygiene-Kombispeicher für Heizungskreisläufe Speicher für Heizungswasser mit integrierter Trinkwassererwärmung Speichertyp: KER2-10001000 Liter Nennvolumen* - mit zwei Wärmetauschern Diese Speicherserie steht in folgenden Typen zur Verfügung:Typ KE - ohne WärmetauscherTyp KER - mit einem Wärmetauscher (unten)Typ KER2 -  mit zwei Wärmetauschern (unten / oben)Der Speicher besitzt einen Edelstahl-Wärmetauscher für die Trinkwassererwärmung.Dieser besteht aus hochwertigen Edelstahl und wurde nicht eingeschweißt, sondern mit einer Isoliertrennung eingeflanscht.Dies verhindert die elektrochemische Korrosion, wie Sie bei eingeschweißten Edelstahltauschern auftreten kann.Eine Magnesium-Anode wie bei herkömmlichen Brauchwasserspeichern oder älteren Tank-inTank-Systemen wird nicht benötigt.Dies senkt die Wartungskosten.  Die Anschlüsse dieses Speichers sind um 90° versetzt.Somit eignet sich der Speicher ideal zum Einbau in Raumecken.(Eine Speicherserie mit 180° Anschlüssen ist ebenfalls verfügbar).Der Behälter ist aus hochwertigen Materialien angefertigt und wird unter Berücksichtigung gängiger Normen in Deutschland produziert Behälter: Material & Eigenschaften • Behälter aus Qualitätsstahl S235JRG2• Behälter innen roh, außen schwarz grundiert• Produziert nach DIN 4753 und Euronorm EN 12897 Edelstahltauscher für Trinkwasser-Erwärmung• komplett aus hochwertigem Edelstahl-Wellrohr (Werkstoffnr. 1.4404 bzw. AISI316L)• die Warmwasser-Schüttleistung steigt mit dem Speichervolumen• austauschbar, da eingeflanscht Wärmetauscher für Heizkreisläufe: Material & Eigenschaften • Glattrohrwärmetauscher aus Qualitätsstahl S235JRG2• Produziert nach DIN 4753 und Euronorm EN 12897• Zulässiges Medium: Wasser / Glykol  Isolierung • 80mm Neopor, 20mm Polyesterfaservlies • abnehmbar • silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz • wird separat im Beipack mitgeliefert Abmessungen und technische Daten Bezeichnung KE, KER, KER2      500 800 1000 Nennvolumen*  Liter  500 800 1000 Durchmesser ohne Isolierung  mm  650 790 790 Höhe ohne Isolierung  mm  1725 1830 2040 Kippmaß ohne Isolierung mm 1753 1865 2071 Wärmetauscher (unten)   m² 2,1 2,8 3,2 Inhalt Wärmetauscher (unten) Ltr. 13,1 17,4 20,1 Wärmetauscher (oben) m² 1,4 1,9 2,1 Inhalt Wärmetauscher (oben) Ltr. 8,8 12,1 13,4 Zulässiger Druck bar 4,5 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) Zulässige Temperatur °C 0 – 95 (Pufferspeicher) 0 –110 (Glattrohr-Wärmetauscher) Edelstahl-Wärmetauscher m² 5,8    Inhalt Edelstahl-WT Ltr. 29,2    Zulässiger Druck bar 10,0    Zulässige Temperatur °C 0 - 110    Schüttleistung (WW mit 45 °C) Ltr. 221 353 405 Gewicht Typ P kg 122 147 157 Gewicht Typ PR kg 157 195 211 Gewicht Typ PR-2 kg 178 231 251 *Das Nennvolumen wird vom Hersteller angegeben und spiegelt bauartbedingt nicht das exakte Speichervolumen wider.

Hygiene-Kombispeicher für Heizungskreisläufe Speicher für Heizungswasser mit integrierter Trinkwassererwärmung Speichertyp: KER2-10001000 Liter Nennvolumen* - mit zwei Wärmetauschern Diese Speicherserie steht in folgenden Typen zur Verfügung:Typ KE - ohne WärmetauscherTyp KER - mit einem Wärmetauscher (unten)Typ KER2 -  mit zwei Wärmetauschern (unten / oben)Der Speicher besitzt einen Edelstahl-Wärmetauscher für die Trinkwassererwärmung.Dieser besteht aus hochwertigen Edelstahl und wurde nicht eingeschweißt, sondern mit einer Isoliertrennung eingeflanscht.Dies verhindert die elektrochemische Korrosion, wie Sie bei eingeschweißten Edelstahltauschern auftreten kann.Eine Magnesium-Anode wie bei herkömmlichen Brauchwasserspeichern oder älteren Tank-inTank-Systemen wird nicht benötigt.Dies senkt die Wartungskosten.  Die Anschlüsse dieses Speichers sind um 90° versetzt.Somit eignet sich der Speicher ideal zum Einbau in Raumecken.(Eine Speicherserie mit 180° Anschlüssen ist ebenfalls verfügbar).Der Behälter ist aus hochwertigen Materialien angefertigt und wird unter Berücksichtigung gängiger Normen in Deutschland produziert Behälter: Material & Eigenschaften • Behälter aus Qualitätsstahl S235JRG2• Behälter innen roh, außen schwarz grundiert• Produziert nach DIN 4753 und Euronorm EN 12897 Edelstahltauscher für Trinkwasser-Erwärmung• komplett aus hochwertigem Edelstahl-Wellrohr (Werkstoffnr. 1.4404 bzw. AISI316L)• die Warmwasser-Schüttleistung steigt mit dem Speichervolumen• austauschbar, da eingeflanscht Wärmetauscher für Heizkreisläufe: Material & Eigenschaften • Glattrohrwärmetauscher aus Qualitätsstahl S235JRG2• Produziert nach DIN 4753 und Euronorm EN 12897• Zulässiges Medium: Wasser / Glykol  Isolierung • 100mm Neopor, 20mm Polyesterfaservlies • abnehmbar • silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz • wird separat im Beipack mitgeliefert Abmessungen und technische Daten Bezeichnung KE, KER, KER2      500 800 1000 Nennvolumen*  Liter  500 800 1000 Durchmesser ohne Isolierung  mm  650 790 790 Höhe ohne Isolierung  mm  1725 1830 2040 Kippmaß ohne Isolierung mm 1753 1865 2071 Wärmetauscher (unten)   m² 2,1 2,8 3,2 Inhalt Wärmetauscher (unten) Ltr. 13,1 17,4 20,1 Wärmetauscher (oben) m² 1,4 1,9 2,1 Inhalt Wärmetauscher (oben) Ltr. 8,8 12,1 13,4 Zulässiger Druck bar 4,5 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) Zulässige Temperatur °C 0 – 95 (Pufferspeicher) 0 –110 (Glattrohr-Wärmetauscher) Edelstahl-Wärmetauscher m² 5,8    Inhalt Edelstahl-WT Ltr. 29,2    Zulässiger Druck bar 10,0    Zulässige Temperatur °C 0 - 110    Schüttleistung (WW mit 45 °C) Ltr. 221 353 405 Gewicht Typ P kg 122 147 157 Gewicht Typ PR kg 157 195 211 Gewicht Typ PR-2 kg 178 231 251 *Das Nennvolumen wird vom Hersteller angegeben und spiegelt bauartbedingt nicht das exakte Speichervolumen wider.

Evenes Hygiene-Kombispeicher EV-HKS-2W 1000 951 Liter Material: Stahl (S235 JR) innen roh, außen grundiert EV-HKS 600 bis EV-HKS 2000 mit 120 mm Vlies-Isolierung in RAL 9010 weiß, vormontiert  Ausstattung- Edelstahlwellrohr Warmwasser- Rücklaufschichtrohr- Fühlerleiste am Speicher ab 600l- Zusätzliche Muffe DN 40 (1 1/2“) zur Aufnahme eines Elektroheizstabes Technische Daten: Typ EV-HKS-2W 1000 Aufbau des Speichers 2 Wärmeübertrager Unterer Wärmeübertrager 3 m² Oberer Wärmeübertrager 2 m² Warmwasser-Wärmeübertrager 6,6 m² Energieeffizienzklasse C max. Betriebsdruck Heizungsseite: 3 bar Warmwasserseite: 10 bar Max. Betriebstemperatur 95°C Lastprofil 4XL Aufständerung Speicher Füße Muffe für Elektroheizstab Ja Anschluss Muffen seitlich DN40 (1 1/2“) IG Anschluss Muffe E-Heizung DN40 (1 1/2“) IG Einbautiefe Heizeinsatz ca. 850 mm Kippmaß  2086 mm Höhe  2095 mm Durchmesser mit Isolierung 990 mm Inhalt  951 Liter Lieferumfang: Evenes Hygiene-Kombispeicher EV-HKS-2W 1000 Bedienungsanleitung

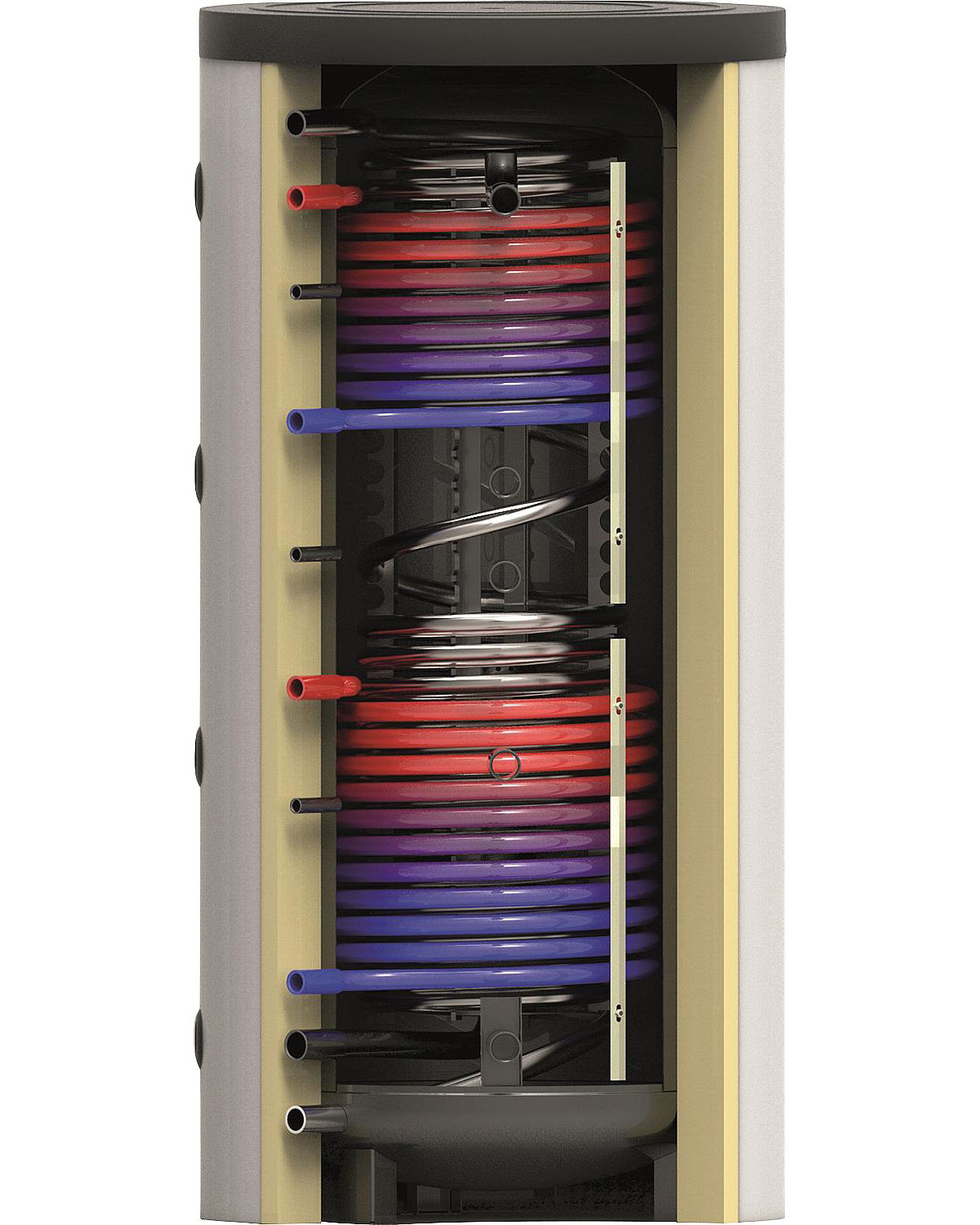

Evenes Hygiene-Kombispeicher EV-HKS-2W 1150 1098 Liter Material: Stahl (S235 JR) innen roh, außen grundiert EV-HKS 600 bis EV-HKS 2000 mit 120 mm Vlies-Isolierung in RAL 9010 weiß, vormontiert  Ausstattung- Edelstahlwellrohr Warmwasser- Rücklaufschichtrohr- Fühlerleiste am Speicher ab 600l- Zusätzliche Muffe DN 40 (1 1/2“) zur Aufnahme eines Elektroheizstabes Technische Daten: Typ EV-HKS-2W 1150 Aufbau des Speichers 2 Wärmeübertrager Unterer Wärmeübertrager 3 m² Oberer Wärmeübertrager 2,4 m2 Warmwasser-Wärmeübertrager 8,8 m² Energieeffizienzklasse C max. Betriebsdruck Heizungsseite: 3 bar Warmwasserseite: 10 bar Max. Betriebstemperatur 95°C Lastprofil 4XL Aufständerung Speicher Füße Muffe für Elektroheizstab Ja Anschluss Muffen seitlich DN40 (1 1/2“) IG Anschluss Muffe E-Heizung DN40 (1 1/2“) IG Einbautiefe Heizeinsatz ca. 950 mm Kippmaß  2061 mm Höhe  2075 mm Durchmesser mit Isolierung 1050 mm Inhalt  1098 Liter Lieferumfang: Evenes Hygiene-Kombispeicher EV-HKS-2W 1150 Bedienungsanleitung

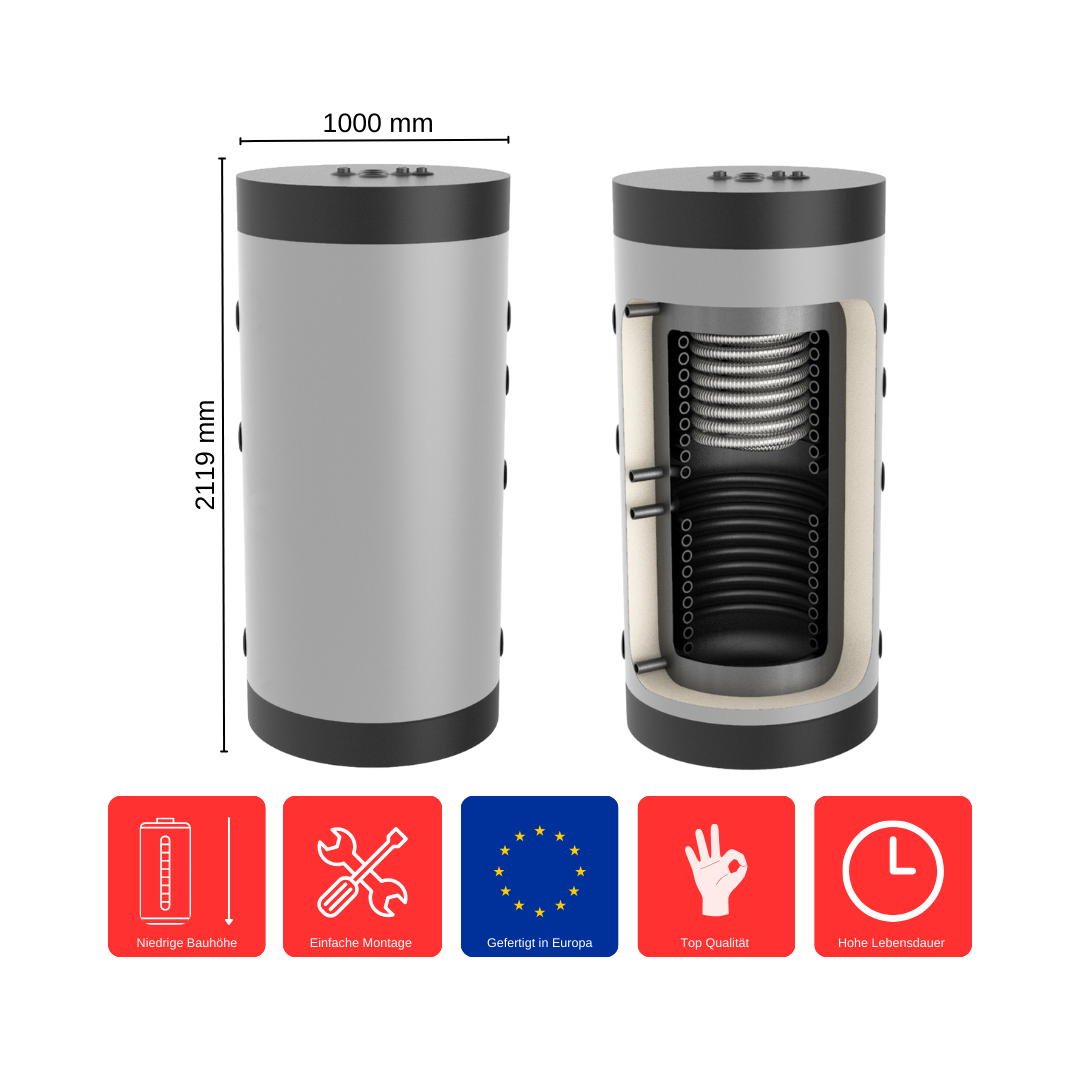

FeuerAnker® Hygiene-Kombispeicher HK-2-1000 2 Wärmetauscher JETZT VORBESTELLEN - SICHERN SIE SICH IHRE EXKLUSIVEN BESTELLVORTEILE:  Direkter Rabatt auf den Hygiene-Kombispeicher HK-2-1000 Gratis Anschluss-Set sichern  10 % Rabatt auf Ihre nächste Bestellung sichern*   Unser praktischer HK-2-1000 Liter Hygiene Kombispeicher gewährleistet eine zuverlässige Erwärmung von Brauchwasser und bietet gleichzeitig einen effizienten Wärmepuffer für Ihre Zentralheizung. So können Sie sicherstellen, dass stets ausreichend frisches Brauchwasser zur Verfügung steht. Die Durchflusserwärmung des Wassers minimiert zudem die Bildung schädlicher Sedimente und steigert dadurch die Hygiene. Unser Hygienespeicher wird aus hochwertigem Stahl S235JR nach DIN 4753-3 und DIN EN 12897 gefertigt, um eine optimale Erfassung des Warmwassers in vorhandenen Speichertanks zu gewährleisten. Sie haben die Wahl zwischen verschiedenen Modellen und können die Kapazität nach Ihrem Bedarf auswählen, von 200 bis zu beeindruckenden 2.000 Litern. Darüber hinaus ist unser HK-2 Hygiene Kombispeicher mit zwei Wärmetauschern ausgestattet, was Ihnen zwei flexible und individuelle Heizkreise ermöglicht. Vertrauen Sie auf unsere bewährten Lösungen und profitieren Sie von modernster Technologie und herausragender Qualität. Ihre Vorteile mit den Kombispeichern HK-2: Perfekt abgestimmt für Heizsysteme Produziert nach DIN 4753-3 und Euronorm 12897 Hohe Wandstärke von 4,0 mm Hochwertiger Qualitätsstahl S235JR 1 großdimensionierter Glattrohrwärmetauscher fest eingeschweißt Außenmantel PVC Grau Keine Opferanode erforderlich Legionellensichere Trinkwassererwärmung Extra Anschlussmöglichkeit für Einschraubheizkörper (Elektroheizstab) Einbau eines passenden Elektroheizstabes zur Nachheizung möglich Bei Anlieferung Speicher auf Einwegpalette verschraubt, folienverpackt Gratis 26-teiliges Warmwasser-Anschluss-Set ! Technische Hinweise: Material: Stahlblech Maximaler Betriebsdruck: 6 bar Wasserprüfdruck: 8 bar Maximale Betriebstemperatur: 95 °C Isolierung: 100 mm Dämmstärke Außenbekleidung: PVC Wärmetauscher: Glattrohrwärmetauscher fest eingeschweißt Maximale Betriebstemperatur Wärmetauscher: 160 °C Wärmetauscher Betriebsdruck max.: 25 bar Material Trinkwasserwärmetauscher: Edelstahl 316 Wellrohr Wärmetauscher Trinkwasser Betriebsdruck max.: 12 bar Wärmetauscher Trinkwasser Betriebstemperatur max.: 95 °C  Technische Daten:   Typ 500 L 750 L 1000 L 1500 L 2000 L     HK-2-500 HK-2-750 HK-2-1000 HK-2-1500 HK-2-2000 - Tankkapazität (Liter) 427 691  810  1555 1841  - Wärmetauscherinhalt S1/S2 (Liter) 14,54 / 14,54 16,52 / 16,52 19,83 / 19,83  21,15 / 21,15   23,79 / 23,79 K Vorlauf Wärmetauscher S2 (Cl2) 1" 766 1" 797  1" 932 1" 955 1" 983 N Rücklauf Wärmetauscher SS (HDW) 1401 1432 1672 1690 1678 J Rücklauf Wärmetauscher S1 (CO1) 251 282 312 340 393 M Rücklauf Wärmetauscheranschluss S2 (CO2) 886 971 1052 1075 1093 - Wärmetauscheroberfläche S1/S2 (m²)  2,28 / 2,28 2,60 / 2,60  3,11 / 3,11 3,32 / 3,32   3,73 / 3,73  - Wirkungsgrad Wärmetauscher S1/S2 (kW) 56,23 / 56,23 64,12 / 64,12 76,70 / 76,70   81,88 / 81,88 91,99 / 91,99  - Wärmetauscherinhalt (L) 17,2 17,2  17,2  22,92 22,92  Ha Vorlauf Trinkwasserwärmetauscher SS (HDW) 1" 1754 1" 1812  1" 2080 1" 2130  1" 2150 Ha Rücklauf Trinkwasserwärmetauscher SS (HDW) 1754 1812 2080 2130 2150 - Wärmetauscherlänge SS (m) 30 30 30   40 40  - Wärmetauscheroberfläche SS (m2) 3,11 3,11 3,11   4,14 4,14  B Zirkulationsanschluss (R) (Zoll / mm) 1 1/2" 951 1 1/2" 982  1 1/2" 1142 3" 1180 3" 1136 A Rücklauf Heizung CWI (Zoll / mm) 1 1/2" 251 1 1/2" 282  1 1/2" 312 3" 403 3" 443 O Vorlauf Heizung HWO (Zoll / mm) 1341 1372 1652 1637 1623 C Thermostat (T) (Zoll / mm) 1/2" 986 1/2" 1017 1/2" 1227 1/2" 1265  1/2" 1221 G Thermometer TR (Zoll / mm) 1291 1322 1522 1560 1516 P Sensor (S) 251 282 312 372 420 Q Freie Anschlussmöglichkeit (FR) 1 1/2" 251 1 1/2" 282 1 1/2" 312 3" 403 3" 443 P Freie Anschlussmöglichkeit (FR) 826 857 992 1030 986 R Freie Anschlussmöglichkeit (FR) 1136 1167 1347 1385 1341 S Freie Anschlussmöglichkeit (FR) 1341 1372 1652 1637 1623 VEN Entlüftungsanschluss 3/4"  1724 3/4" 1782 3/4" 2053 3/4" 2100 3/4" 2120 D Durchmesser mit Isolierung (mm) 840  1000  1000  1300  1400 Dt Durchmesser ohne Isolierung (mm) 640 800   800 1100 1200 H Höhe (mm) 1816 1869 2119  2173 2192  - Kippmaß mit Isolierung (mm) 1918  2043   2267   2470 2541  - Gewicht (kg) 187 281  281  398 444  Hinweise: Fertigungstoleranzen nach DIN ISO 13920 C Hinweise zu Montage/Inbetriebnahme/Wartung entnehmen Sie bitte der entsprechenden Anleitung Änderung und Irrtürmer vorbehalten * Sie erhalten beim Kauf unseres Produkts einen Gutschein mit 10 % Rabatt auf Ihre nächste Bestellung. Der Gutschein ist nach Erhalt 1 Jahr lang gültig.

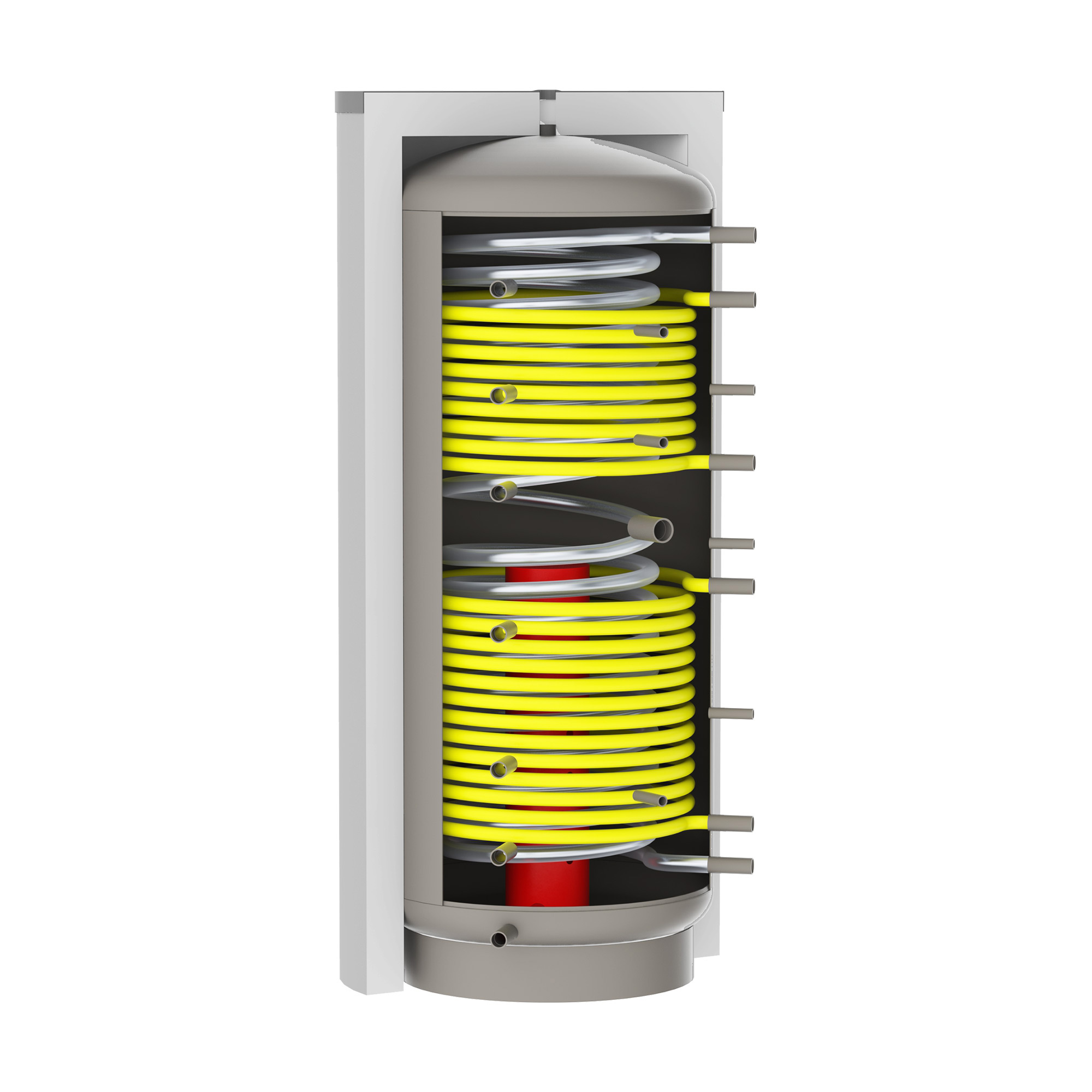

Solarbayer Hygiene-Kombispeicher HSK-ÖKO-1000 Der Hygiene-Kombispeicher HSK-ÖKO-1000 mit integriertem Edelstahlwellrohr sticht durch seine Vielseitigkeit gegenüber herkömmlichen Heizungspufferspeichern hervor. So können fast alle Wärmeerzeuger z.B. Solarkollektoren, Öl-/Gaskessel, Holzkessel, E-Heizpatrone, Pelletkessel, uvm. angeschlossen werden. Außerdem können mit dem HSK-ÖKO-1000 die Energieverbraucher (Warmwasser und Heizung) betrieben werden. Diese multifunktionale Speichertechnik bleibt jedoch vom Betriebsaufwand sehr einfach, so dass alle am Speicher angeschlossenen Energiequellen und Verbraucher autark voneinander betrieben werden können.   Der Anschluss einer thermischen Solaranlage erfolgt an dem Speicher mit zwei großzügig dimensionierten Solartauschern. Für eine elektrische Nachheizung kann zusätzlich ein Elektroheizstab eingebaut werden. Brauchwasser kann durchgehend frisch durch den im Speicher gewickelten Edelstahlwellrohrschlauch erwärmt werden. Hiermit werden die Vorteile eines Boilers und eines Durchlauferhitzers effektiv kombiniert. Im oberen Bereich des Hygiene-Kombispeichers befindet sich ein zustäzlich großzügig dimensionierter Glattrohrwärmetauscher, welcher für eine schnelle und effiziente Wärmeübertragung der Solarenergie auf das Warmwasser sorgt.  Das integrierte Edelstahlwellrohr sorgt für eine effiziente und nachhaltige Vorbeugung von Verkalkungen. Kalkablagerungen werden durch das minimale Aufheizen und Abkühlen des Wärmetauschers unterbunden. Die besondere Wellenform des Rohres sorgt während des Zapfvorgangs für Verwirbelungen innerhalb des Wärmetauschers. Die hierbei entstandenen Turbulenzen ermöglichen somit das Ausspülen der Kalkmoleküle zusammen mit dem Warmwasser. Eine Erhaltung der Trinkwasserqualität ist somit äußerst suffizient möglich. Durch die Nutzung von Edelstahl im Wärmetauscher ist der Korrosionsschutz bestmöglich gewährleistet. Die Erforderlichtkeit einer Opferanode ist somit nicht gegeben.  Der Hygienespeicher ist perfekt geeignet für Ein- bis Zweifamilienhäuser. Lieferbar in den Größen 700 und 1000 mit einer Wärmedämmung aus Polyesterfaservlies als Brandschutzisolierung ISO-B1 mit einer Dämmstärke von 100 mm. Anzahl der Wärmetauscher solar (2) und edelstahl (1).   Vorteile Anschlüsse im 90°-Winkel, Aufstellung in einer Ecke oder Nische möglich Vielseitige Anschlussmöglichkeit Perfekte Wärmeschichtung durch Schichtladerohr Lieferbar mit Brandschutzisolierung ISO-B1 (100 mm) Hochwertiger Qualitätsstahl S235JR Großdimensionierte Solar-Glattrohrwärmetauscher Legionellensichere Trinkwassererwärmung Trinkwassertauscher aus Edelstahl-Wellrohr 1.4404 mit DVGW-Zulassung Einbau eines passenden Elektroheizstabes möglich Keine Opferanode erforderlich Technische Daten Daten Speicher HSK ÖKO   700 1000 Nennvolumen ca. L 683 921 Höhe mit Dämmung HSK-ÖKO [A] mm 1685 2090 Höhe ohne Dämmung [B] mm 1610 2010 Kippmaß mm 1795 2040 Durchmesser mit Dämmung HSK-ÖKO [C] mm 990 990 Durchmesser ohne Dämmung [D] mm 790 790 Dämmstärke HSK-ÖKO mm 100 100 Gewicht ca. kg 183 221 Max. Betriebsdruck Heizwasser bar 6 6 Max. Betriebstemperatur Heizwasser °C 95 95 Max. E-Heizstabgröße (optional) kW 6 6   Bereitschaftswärmeaufwand nach EN 12897:2006für HSK-ÖKO mit ISO-B1® (100mm)   700 1000 Bereitschaftswärmeaufwand kWh/24 2,40 2,86 Energieeffizienzklasse   C C   Daten Edelstahl-Trinkwasserwärmetauscher   700 1000 Inhalt ca. L 39 39 Wärmeaustauschfläche m² 5,64 5,64 Dauerzapfleistung bei 17 kW, TSP 65°C und KW10°C/WW 45°C L/h 426 450 Dauerzapfleistung bei 27 kW, TSP 65°C und KW10°C/WW 45°C L/h 645 660 Dauerzapfleistung bei 50 kW, TSP 65°C und KW10°C/WW 45°C L/h 1115 1170 Durchmesser Wellrohr mm 32 32 Max. Betriebsdruck bar 8 8 Max. Betriebstemperatur °C 95 95 Druckverlust (2 m³/h) mbar 130 130 Material Werkstoff    1.4404 1.4404   Daten Solarwärmetauscher   700 1000 Heizfläche oberer WT m² 1,6 2,0 Inhalt oberer WT L 9,7 12,0 Druckverlust oberer WT (2m³/h) mbar 97 117 Übertragungsleistung oberer WT (10 K; 1 m³/h; Tsp = 40 °C) kW 36 45 Heizfläche Solartauscher unterer WT m² 2,5 2,8 Inhalt Solartauscher unterer WT L 15,1 17,3 Druckverlust unterer WT (2m³/h) mbar 143 163 Übertragungsleistung unterer WT (10 K; 1 m³/h; Tsp = 40 °C) kW 56 63 Max. Betriebsdruck  bar 10 10 Max. Betriebstemperatur  °C 110 110 Empfohlene Mindestkollektorfläche ca. m² 14 17   Anschlüsse mit Bemaßung   700 1000 [1] Entlüftung (1"IG)   oben oben [2] Warmwasser (1"IG) mm 1370 1760 [3] Vorlauf oberer Solartauscher (1"IG) mm 1270 1610 [4] Fühler/Thermometer (½"IG) mm 1220 1550 [5] Fühler Solar oben (½"IG) mm 1150 1400 [6] Fühler/Thermometer (½"IG) mm 1060 1300 [7] Rücklauf oberer Solartauscher (1"IG) mm 970 1230 [8] Elektroheizstab (1½"IG) mm 900 1100 [9] Fühler (½"IG) mm 730 1040 [10] Vorlauf unterer Solartauscher (1"IG) mm 830 940 [11] Fühler (½"IG) mm 550 640 [12] Fühler Solar unten (½"IG) mm 480 480 [13] Rücklauf unterer Solartauscher (1"IG) mm 370 380 [14] Kaltwasser (1"IG) mm 270 280 [15] Heizungsrücklauf (1"IG) mm 170 170 [16] Rücklauf Holzkessel (1"IG) mm 360 360 [17] Frei (1"IG) mm 560 560 [18] Rücklauf Öl-/Gaskessel (1"IG) mm 810 870 [19] Heizungsvorlauf (1"IG) mm 980 1190 [20] Kesselvorlauf (1"IG) mm 1120 1410 [21] Kesselvorlauf (1"IG) mm 1290 1650

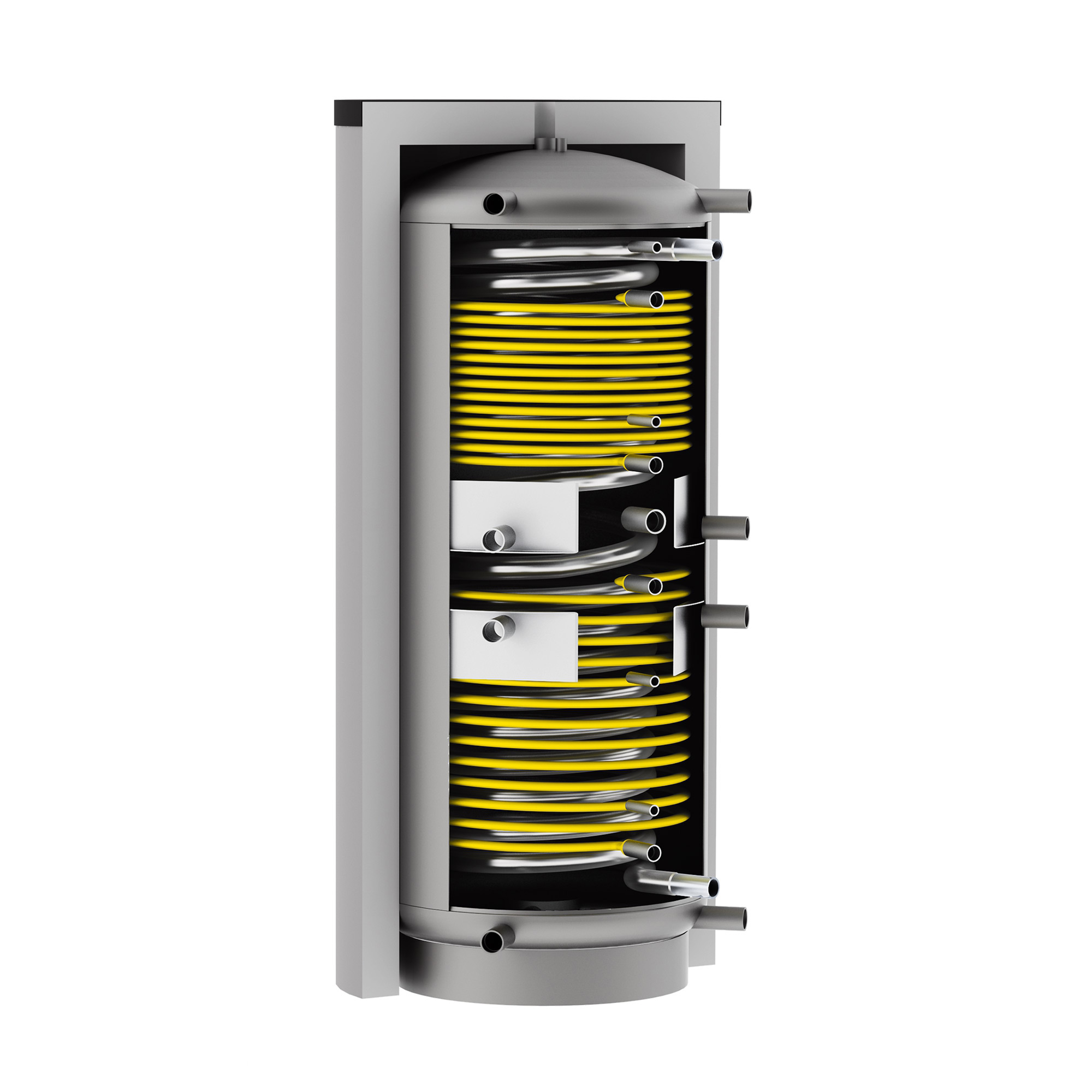

Solarbayer Hygiene-Schichtladespeicher HSK-SLS-1000 Der Hygiene-Schichtladespeicher HSK-SLS-1000 ist ein effizienter Heizungspufferspeicher, welcher durch das patentierte Schichtleit-System SLS® eine ideale Wärmeschichtung im Pufferspeicher erzielt. Der Heizungspufferspeicher mit dem thermohydraulischem SLS-System eignet sich somit besonders gut für das Einbringen von unterschiedlichen Wärmequellen. Um eine thermische Solaranlage zu integrieren sind zwei groß dimensionierte Ovalrohr-Solartauscher vorhanden. Die elektische Nachheizung kann über einen einaubaren Elektroheizstab gewährleistet werden.  Zusätzlich ausgestattet mit einem Edelstahl-Wellrohrwärmetauscher wird eine legionellensichere Warmwasserbereitung erzielt. Die Spiro-HT-Technologie sorgt somit für eine effiziente hygienische Trinkwasseraufbereitung, ideal für Einfamilien- oder auch Mehrfamilienhäuser. Mit der Möglichkeit einer intelligenten hydraulischen Verschaltung können auch mehrere Hygiene-Schichtladespeicher HSK-SLS für Großanlagen, Hotels und diversen Industriegebäuden eingesetzt werden.  Lieferbar in den Größen 500, 800, 1000, 1250, 1500 und 2200.  Vorteile Vielseitige Anschlussmöglichkeiten Anchlüsse im 90°-Winkel Optimale Wärmeschichtung durch patentiertes SLS®-System Hochwertiger Qualitätsstahl S235JR Großdimensionierte Solar-Ovalrohrwärmetauscher oben und unten Hygienische Tinkwassererwärmung Edelstahl-Wellrohrschlauch 1.4404 mit DVGW-Zulassung Hervorragende Warmwasser-Schüttleistung Lieferbar mit Brandschutzisolierung ISO-B1 (100 mm)  Einbau einer passenden Elektroheizpatrone möglich Technische Daten Daten Speicher   500 800 1000 1250 1500 2200 Nennvolumen ca. L 483 793 924 1177 1494 2204 Höhe mit Dämmung HSK-SLS [A] mm 1720 1910 2090 2080 2220 2170 Höhe ohne Dämmung [B] mm 1645 1835 2015 2005 2145 2095 Kippmaß mm 1700 1950 2100 2130 2250 2300 Durchmesser mit Dämmung HSK-SLS [C] mm 850 990 990 1100 1200 1450 Durchmesser ohne Dämmung [D] mm 650 790 790 900 1000 1250 Dämmstärke HSK-SLS mm 100 100 100 100 100 100 Gewicht ca. kg 158 214 240 290 302 413 Max. Betriebstemperatur Heizwasser °C 95 95 95 95 95 95 Max. Betriebsdruck Heizwasser bar 6 6 6 6 6 6 Max. E-Heizstabgröße (optional) kW 4,5 6 6 6 9 9   Bereitschaftswärmeaufwand nach EN 12897:2006für HSK-SLS mit ISO-B1® (100mm)   500 800 1000 1250 1500 2200 Bereitschaftswärmeaufwand kWh/24h 2,43 2,74 2,94 3,26 3,76 4,54 Energieeffizienzklasse   C C C C C --   Daten Edelstahl-Trinkwasserwärmetauscher   500 800 1000 1250 1500 2200 Volumen ca. L 62 77 77 90 90 105 Heizfläche (Spiro HT) m² 7,2 9,0 9,0 10,5 10,5 12 Dauerzapfleistung bei 17 kW, TSP 65°C und KW10°C/WW 45°C L/h 480 510 510 522 522 540 Dauerzapfleistung bei 27 kW, TSP 65°C und KW10°C/WW 45°C L/h 685 735 735 750 750 790 Dauerzapfleistung bei 50 kW, TSP 65°C und KW10°C/WW 45°C L/h 1090 1345 1345 1380 1380 1465 Durchmesser mm 48 48 48 48 48 48 Max. Betriebsdruck bar 8 8 8 8 8 8 Max. Betriebstemperatur  °C 95 95 95 95 95 95 Druckverlust (2 m³/h) mbar 67 104 104 128 128 158   Daten Solarwärmetauscher   500 800 1000 1250 1500 2200 Heizfläche oberer WT m² 1,3 2 3 3 3,5 4,2 Inhalt oberer WT L 6,2 9,1 13,7 13,7 15,9 19,1 Druckverlust (2 m³/h) oberer WT mbar 69 88 111 111 156 179 Übertragungsleistung oberer WT (20 K; 1 m³/h; Tsp = 35 °C) kW 28 43 64 64 75 90 Heizfläche unterer WT m² 2,3 3,0 3,0 3,0 3,0 5,5 Inhalt unterer WT L 10,4 13,7 13,7 13,7 13,7 25,1 Druckverlust (2 m³/h) unterer WT mbar 70 112 112 112 112 214 Übertragungsleistung unterer WT (20 K; 1 m³/h; Tsp = 35 °C) kW 49 64 64 64 64 118 Max. Betriebsdruck bar 10 10 10 10 10 10 Max. Betriebstemp. °C 110 110 110 110 110 110 Empfohlene Mindestkollektorfläche ca. m² 10 14 17 20 23 31   Anschlüsse mit Bemaßung   500 800 1000 1250 1500 2200 [1] Entlüftung (1½"IG)   oben oben oben oben oben oben [2] Fühler (½"IG)   oben oben oben oben oben oben [3] Vorlauf Kessel/Heizung (1½"IG, 2" IG *) mm 1515 1690 1870 1835 1935 1850 [4] Vorlauf Kessel/Heizung (1½"IG, 2" IG *) mm 1515 1690 1870 1835 1935 1850 [5] Fühler / Thermometer (½"IG) mm 1420 1590 1770 1735 1835 1845 [6] Warmwasser (1¼"IG) mm 1410 1580 1760 1725 1825 1835 [7] Solarvorlauf oberer WT (1"IG) mm 1320 1440 1650 1585 1735 1735 [8] Solarfühler oberer WT (½"IG) mm 1220 1290 1370 1405 1435 1445 [9] Solarrücklauf oberer WT (1"IG) mm 1120 1160 1270 1165 1235 1295 [10] E-Heizstabanschluss (1½"IG) mm 1000 1060 1140 1045 1125 1175 [11] Vorlauf Kessel/Heizung (1½"IG) mm 900 930 1100 885 1075 1130 [12] Vorlauf Kessel/Heizung (1½"IG) mm 900 930 1100 885 1075 1130 [13] Solarvorlauf unterer WT (1"IG) mm 800 830 990 765 935 1045 [14] Rücklauf Kessel/Heizung (1½"IG) mm 670 730 890 665 835 925 [15] Rücklauf Kessel/Heizung (1½"IG) mm 670 730 890 665 835 925 [16] Fühler / Thermometer (½"IG) mm 670 730 770 665 835 845 [17] Solarfühler unterer WT (½"IG) mm 440 470 470 495 535 545 [18] Solarrücklauf unterer WT (1"IG) mm 340 370 370 395 435 445 [19] Kaltwasser (1¼"IG) mm 240 270 270 295 335 335 [20] Rücklauf Kessel/Heizung (1½"IG, 2" IG *) mm 140 170 170 195 235 320 [21] Rücklauf Kessel/Heizung (1½"IG, 2" IG *) mm 140 170 170 195 235 320 * Ab HSK-SLS 2200 sind diese Anschlüsse 2" IG
