Geberit Duofix UP320 SIGMA-Set Bauhöhe 1120 mm mit UP-Spülkasten SIGMA Das Vorwandelement Geberit Duofix UP320 eignet sich zur Montage von wandhängenden WCs. Durch seine selbsttragende Bauweise lässt sich das Geberit Wand WC Element problemlos in teilhohe und raumhohe Vorwandinstallationen in Trockenbauweise integrieren. Der in das Element integrierte Geberit UP320 Spülkasten ist schwitzwassergedämmt und lässt sich komfortabel von vorne betätigen. Er erlaubt eine 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung mit einstellbarer Spülmenge. Je nach Geschmack und Einbauort lässt sich das Vorwandelement mit einer passenden Geberit Sigma Betätigungsplatte nach Wunsch kombinieren. Mittels verstellbarer Füße kann das Montageelement Geberit Duofix UP320 zudem an verschiedene Einbausituationen angepasst und je nach Wunsch in der Höhe reguliert werden. Die Montagefüße sind drehbar und eignen sich hierdurch zum passgenauen Einbau in UW50 oder UW75 Profile. Für zusätzlichen Korrosionsschutz ist der robuste Trägerrahmen des UP320 Geberit blau pulverbeschichtet. Geberit bietet eine langjährige Ersatzteilsicherheit. Verschleiß- und Ersatzteile lassen sich hierdurch problemlos beschaffen und austauschen. Technische-Highlights: • Breite: 500 mm• Selbsttragend• Fußstützen mit Rutschhemmung• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände• Geeignet für Fußbodenaufbauten 0-200 mm • Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen• Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm • Befestigung Anschlussbogen schallgedämmt• Wasseranschluss oben, seitlich nach links versetzt• Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs • Große Spülmenge Einstellbereich 4,5 / 6 / 7,5 l • Kleine Spülmenge Einstellbereich 3-4 l SIGMA Betätigungsplatte Passend für alle Sigma Unterputzspülkästen• 2-Mengenspülung• Maße (B x H): 246 x 164 mm• Betätigung von vorne• Werkzeuglose Schnelleinstellung• Zur Verwendung mit Einwurfschacht für Reinigungswürfel • Aus Kunststoff• Ersetzt 115.770.11.1 Lieferumfang: • Wasseranschluss DN 15 (1/2"), MeplaFix-fähig, mit integriertem Eckventil und Handrad • Anschlussset für WC, ø 90 mm • Anschlussbogen 90° aus PE-HD, ø 90 mm • Übergangsmuffe aus PE-HD, ø 90 / 110 mm • 2 Gewindestangen M12 • Befestigungsmaterial • Für 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung• Betätigung von vorne• Passend für Betätigungsplatten Sigma• Referenz-Nr.: 111.300.00.5 • Duofix Bausatz für Vorwandmontage Referenz-Nr. 111.815.00.1 • Geberit Betätigungsplatte SIGMA 01 Referenz-Nr. 115.770.11.1

Geberit Duofix Vorwandelement Wand Tiefspül WC Nuvola Mit Betätigungsplatte SIGMA Weiß und Wand-Tiefspül-WC-Sitz Komplett Set Produktvorteile: Hochwertige Qulitätswaren von Markenhersteller Für den Trockenbau geeignet Zum Einbau in teil- oder raumhohe Vorwandinstallation Zum Einbau in raumhohe Installationswände Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände Für Fußbodenaufbauten 0-20 cm Produktvorteile Geberit Vorwandelement: universelles WC-Element selbsttragende Rahmenkonstruktion. vormontierter schall- und schwitzwasserisolierter UP Spülkasten UP 100 für Spül/Stop- oder 2-Mengen-Technik Selbsttragender Rahmen pulverbeschichtet Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau Rahmen mit Aufnahmelöchern für Geberit DuofixBasic Wandanker Rahmen vorbereitet für Abstützungen bei WC-Keramiken mit geringer Auflagefläche Fußstützen verzinkt, verstellbar 0-20 cm Fußplatten aus Kunststoff, Tiefe passend zum Einbau in U-Profile UW 50 Anschlussbogen werkzeuglos montierbar UP-Spülkästen mit Betätigung von vorne, schwitzwassergedämmt Bei Werkseinstellung sofortiges Nachspülen möglich Wasseranschluss hinten oder oben Mitte Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Geräten Technische Daten: Berechnungsdurchfluss: 0,12 l/s Mindestfließdruck:50 kPa Werkseinstellung Spülmenge: 6 und 3 l Einstellbereich Große Spülmenge:4,5 / 6,0 / 7,5 l Produktvorteile Betätigungsplatte: 2-Mengen-Spülung SIGMA nur passend für Geberit Spülkasten UP100 Material: Kunststoff weiß Produktvorteile Wand-WC-WC-Sitz: wandhängendes Tiefspül WC Handwerker Qualität Farbe: weiss Abgang waagerecht Abstand Befestigungslöcher 18 cm Material: Keramik geeignet für wandhängende und bodenstehende WCs mit dieser ovalen Form Material: Duroplast Farbe: weiß mit exzentrisch verstellbaren Edelstahlscharnieren farbecht kratz- und verschleißfest M8 Schrauben 4 x austauschbare Puffer Lieferumfang: 1x Geberit Duofix Basic WC-Vorwandelement 1x Geberit Betätigungsplatte SIGMA 1x Schallschutz-Set gratis 1x Ideal-Standard Wandtiefspül-WC inkl. Softclose WC-Sitz

Geberit Duofix Basic Vorwandelement Wand-WC # 458103001 Montageelement für Wand-WC, Bauhöhe 112 cm inkl. Bausatz für Delta Unterputz Spülkasen Achtung: Es kann nur die Geberit Delta21 Betätigungsplatte verweden werden! Verwendung Duofix Basic: Für Trockenbau Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11 Für Wand-WCs mit Ausladung bis 62 cm Für 1-Mengen, 2-Mengen oder Spül-Stopp-Spülung Eigenschaften: Mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Duch-WCs UP-Spülkasten einteilig mit geschweißtem Spülrohr Rahmen ist pulverbeschichtet Rahmen mit Bohrlöchern und Aufnahmelöchern Fußstützen verzinkt, verstellbar 0-20 cm Fußplatten aus Kunststoff, Tiefe passend zum Einbau U-Profile UW50 Technische Eigenschaften: Max. Wassertemperatur: 25°C Spülmenge Werkseinstellung: 6 und 3 Liter Große Spülmenge Einstellbereich: 4,5 / 6 / 7,5 Liter Kleine Spülmenge Einstellbereich: 3-4 Liter Berechnungsdurchfluss: 0,12 l/s Mindestfließdruck für Brechnungsdurchfluss: 50 kPa Breite: 50 cm Höhe: 112 cm Tiefe: 12 cm Gewicht: 15 kg Lieferumfang: Eckventil R 1/2, MeplaFix-fähig, mit AdapterringBauschutz für Serviceöffnung, aus Polystyrolschaum2 Distanzbolzen2 WandankerAnschlusset für WC, ø 90 mmAnschlussbogen 90° aus PE-HD, ø 90 mmÜbergangsmuffe aus PE-HD, ø 90/110 mm2 SchutzstopfenTraverse für Beplankungsauflage2 Gewindestangen M12Befestigungsmaterial

Geberit Duofix Element für Wand-WC, 112cm mit Sigma UP-SPK 12cm Breite: 500 mm Selbsttragender Rahmen, pulverbeschichtet Fußstützen mit Rutschhemmung Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände Geeignet für Fußbodenaufbauten 0 - 250 mm Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm Wasseranschluss oben, seitlich nach links versetzt Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs Große Spülmenge Einstellbereich: 4 / 4,5 / 6 / 7,5 l Kleine Spülmenge Einstellbereich: 2 - 4 l Technische Daten: Oberflächenschutz pulverbeschichtet Selbsttragende Konstruktion Ja Material Stahl Höhenverstellbar Nein Material des Spülkastens Kunststoff Abmessungen Gewindeanschluss Leitungswasser 1/2 Zoll Min. Spülwassermeng 2 Liter Max. Spülwassermenge 7,5 Liter  Einstellbare Spülwassermenge Ja Geeignet für Handbedienung Ja Für die Frontbedienung geeignet Ja Mit Befestigungsmaterial für das Element Ja Maße (HxBxT) 1120 x 500 x 120 mm Lieferumfang:  Wasseranschluss DN 15 (1/2"), MasterFix-fähig, mit integriertem Eckventil und Handrad Anschlussset für WC, ø 90 mm Anschlussbogen 90° aus PE-HD, ø 90 mm Übergangsmuffe aus PE-HD, ø 90 / 110 mm Befestigungsmaterial Für 1- oder 2-Mengen-Spülung Betätigung von vorn Ref.Nr.: 111.300.00.6 (ersetzt 111.300.00.5 / 93 908 95) Passend für Betätigungsplatten der Serie Sigma

Geberit Duofix UP320 SIGMA-Set Bauhöhe 1120 mm mit UP-Spülkasten SIGMA Das Vorwandelement Geberit Duofix UP320 eignet sich zur Montage von wandhängenden WCs. Durch seine selbsttragende Bauweise lässt sich das Geberit Wand WC Element problemlos in teilhohe und raumhohe Vorwandinstallationen in Trockenbauweise integrieren. Der in das Element integrierte Geberit UP320 Spülkasten ist schwitzwassergedämmt und lässt sich komfortabel von vorne betätigen. Er erlaubt eine 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung mit einstellbarer Spülmenge. Je nach Geschmack und Einbauort lässt sich das Vorwandelement mit einer passenden Geberit Sigma Betätigungsplatte nach Wunsch kombinieren. Mittels verstellbarer Füße kann das Montageelement Geberit Duofix UP320 zudem an verschiedene Einbausituationen angepasst und je nach Wunsch in der Höhe reguliert werden. Die Montagefüße sind drehbar und eignen sich hierdurch zum passgenauen Einbau in UW50 oder UW75 Profile. Für zusätzlichen Korrosionsschutz ist der robuste Trägerrahmen des UP320 Geberit blau pulverbeschichtet. Geberit bietet eine langjährige Ersatzteilsicherheit. Verschleiß- und Ersatzteile lassen sich hierdurch problemlos beschaffen und austauschen. Technische-Highlights: • Breite: 500 mm• Selbsttragend• Fußstützen mit Rutschhemmung• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände• Geeignet für Fußbodenaufbauten 0-200 mm • Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen• Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm • Befestigung Anschlussbogen schallgedämmt• Wasseranschluss oben, seitlich nach links versetzt• Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs • Große Spülmenge Einstellbereich 4,5 / 6 / 7,5 l • Kleine Spülmenge Einstellbereich 3-4 l SIGMA Betätigungsplatte Passend für alle Sigma Unterputzspülkästen• 2-Mengenspülung• Maße (B x H): 246 x 164 mm• Betätigung von vorne• Werkzeuglose Schnelleinstellung• Zur Verwendung mit Einwurfschacht für Reinigungswürfel • Aus Kunststoff• Ersetzt 115.770.11.1   Wand-Tiefspül-WC FUSION   • Material: Keramik• Farbe: Weiß• Wandhängend• Maße (B x H x T): 355 x 360 x 540 mm• Gewicht: 27 kg• Spülmenge max.: 4,5 l• Inkl. Befestigung• Lieferung ohne WC-Sitz • Passender WC Sitz Fusion   WC-Sitz Turvo Weiss Softclose   • Bauform: D-Form• Material Sitz/Deckel: Duroplast• Farbe: Weiß• Gewicht: 2,58 kg• Scharnier: Mit Softclose und abnehmbar• Material Scharnier: Edelstahl • Befestigung: Kippdübel• Für die Montage von oben geeignet• Maße: - Sitz (B x T): 336 x 415 mm - Deckel (B x T): 353 x 423,5 mm Lieferumfang:   DUOFIX Wand-WC 1120 mm mit UP-Spülkasten Sigma• Für 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung• Betätigung von vorne• Passend für Betätigungsplatten Sigma• Referenz-Nr.: 111.300.00.5 • Artikel-Nr. 9390895Drückerplatte Sigma 01• Aus Kunststoff• Farbe: weiß• Ref.-Nr.: 115.770.11.5• Ersetzt 115.770.11.1 • Artikel-Nr. 9390881Wandtiefspül-WC FUSION, spülrandlos• Maße (B x H x T): 355 x 360 x 540 mm• Gewicht: 27 kg• Inkl. Befestigung • Artikel-Nr. 9396522WC-Sitz Turvo• Material Sitz/Deckel: Duroplast• Farbe: weiß• Gewicht: 2,58 kg• Scharnier: mit Softclose und abnehmbar • Artikel-Nr. 9303148

Geberit Duofix UP320 SIGMA-Set Bauhöhe 1120 mm mit UP-Spülkasten SIGMA Das Vorwandelement Geberit Duofix UP320 eignet sich zur Montage von wandhängenden WCs. Durch seine selbsttragende Bauweise lässt sich das Geberit Wand WC Element problemlos in teilhohe und raumhohe Vorwandinstallationen in Trockenbauweise integrieren. Der in das Element integrierte Geberit UP320 Spülkasten ist schwitzwassergedämmt und lässt sich komfortabel von vorne betätigen. Er erlaubt eine 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung mit einstellbarer Spülmenge. Je nach Geschmack und Einbauort lässt sich das Vorwandelement mit einer passenden Geberit Sigma Betätigungsplatte nach Wunsch kombinieren. Mittels verstellbarer Füße kann das Montageelement Geberit Duofix UP320 zudem an verschiedene Einbausituationen angepasst und je nach Wunsch in der Höhe reguliert werden. Die Montagefüße sind drehbar und eignen sich hierdurch zum passgenauen Einbau in UW50 oder UW75 Profile. Für zusätzlichen Korrosionsschutz ist der robuste Trägerrahmen des UP320 Geberit blau pulverbeschichtet. Geberit bietet eine langjährige Ersatzteilsicherheit. Verschleiß- und Ersatzteile lassen sich hierdurch problemlos beschaffen und austauschen. Technische-Highlights: • Breite: 500 mm• Selbsttragend• Fußstützen mit Rutschhemmung• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände• Geeignet für Fußbodenaufbauten 0-200 mm • Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen• Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm • Befestigung Anschlussbogen schallgedämmt• Wasseranschluss oben, seitlich nach links versetzt• Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs • Große Spülmenge Einstellbereich 4,5 / 6 / 7,5 l • Kleine Spülmenge Einstellbereich 3-4 l SIGMA Betätigungsplatte Passend für alle Sigma Unterputzspülkästen• 2-Mengenspülung• Maße (B x H): 246 x 164 mm• Betätigung von vorne• Werkzeuglose Schnelleinstellung• Zur Verwendung mit Einwurfschacht für Reinigungswürfel • Aus Kunststoff• Ersetzt 115.770.11.1   Wand-WC Villeroy & Boch O.Novo   • Material: Keramik• Farbe: Weiß• Wandhängend• Maße (B x H x T): 360 x 350 x 560 mm• Gewicht: 18,1 kg• Spülmenge: 3-4,5 l• Ohne Befestigung WC-Sitz Villeroy & Boch O. Novo   • Material Sitz/Deckel: Duroplast• Farbe: Weiß• Material Scharnier: Edelstahl• Befestigung: Kippdübel Lieferumfang: DUOFIX Wand-WC 1120 mm mit UP-Spülkasten Sigma• Für 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung• Betätigung von vorne• Passend für Betätigungsplatten Sigma• Referenz-Nr.: 111.300.00.5 • Artikel-Nr. 9390895Drückerplatte Sigma 01• Aus Kunststoff• Farbe: weiß• Ref.-Nr.: 115.770.11.5• Ersetzt 115.770.11.1 • Artikel-Nr. 9390881Wandtiefspül-WC O.Novo Villeroy & Boch• Maße (B x H x T): 360x350x560 mm• Gewicht: 18,1 kg• Ohne Befestigung • Artikel-Nr. 9392274WC-Sitz O.Novo Villeroy & Boch• Material Sitz/Deckel: Duroplast• Farbe: weiß• Gewicht: 2,58 kg• Scharnier: mit Softclose und abnehmbar • Artikel-Nr. 9392273

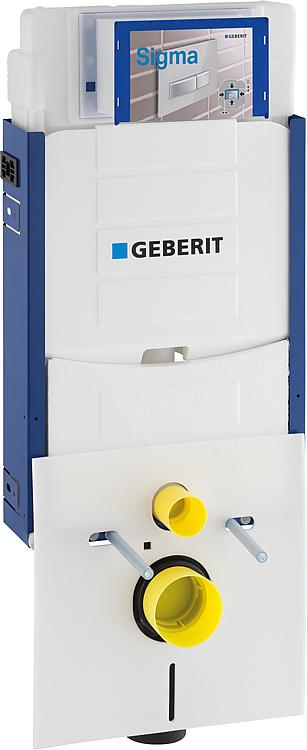

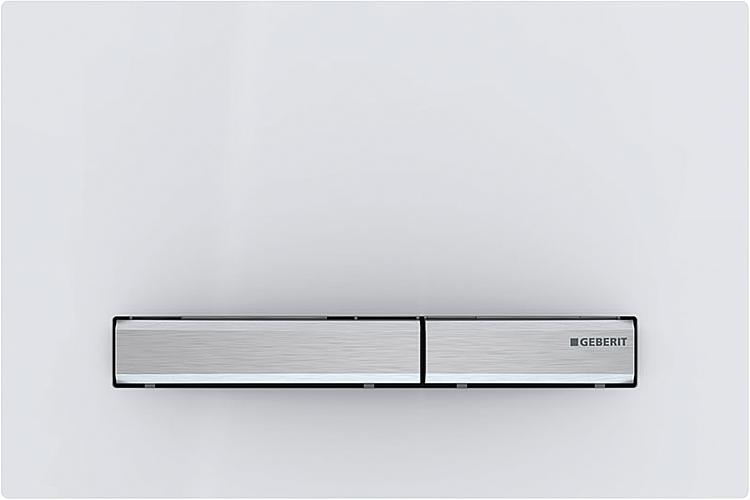

Geberit Kombifix Plus UP320 SIGMA-Set Bauhöhe 1080 mm mit UP-Spülkasten SIGMA Technische-Highlights:   • Breite: 420 mm• Schwitzwassergedämmt• Universeller Wasseranschluss DN 15 (1/2") mit integriertem Eckventil• U-förmiges Montageelement mit 4 Befestigungswinkeln, verzinkt• Befestigung für Wand-WC-Bogen schallgedämmt, von vorne montiert• PE Übergangsstück: ø 90/110 mm• PE Anschlussgarnitur: ø 90 mm• 2 Gewindestangen M12 für Keramikbefestigung• Spülmenge Werkseinstellung: 6 und 3 l• Große Spülmenge Einstellbereich: 4,5 / 6 / 7,5 l• Kleine Spülmenge Einstellbereich: 3-4 l • Für 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung• Betätigung von vorne• Passend für Betätigungsplatten: Sigma• Befestigung für Abgangsbogen steckbar• Referenz-Nr.: 110.300.00.5 SIGMA Betätigungsplatte Passend für alle Sigma Unterputzspülkästen• 2-Mengenspülung• Maße (B x H): 246 x 164 mm• Betätigung von vorne• Werkzeuglose Schnelleinstellung• Zur Verwendung mit Einwurfschacht für Reinigungswürfelå • Material Drücker: chrom gebürstet Lieferumfang: • Für 2-Mengen-, 1-Mengen- oder Spül-Stopp-Spülung• Betätigung von vorne• Passend für Betätigungsplatten Sigma• Referenz-Nr.: 111.300.00.5 • Duofix Bausatz für Vorwandmontage Referenz-Nr. 111.815.00.1 • Geberit Betätigungsplatte SIGMA 01 Referenz-Nr. 115.788.11.2

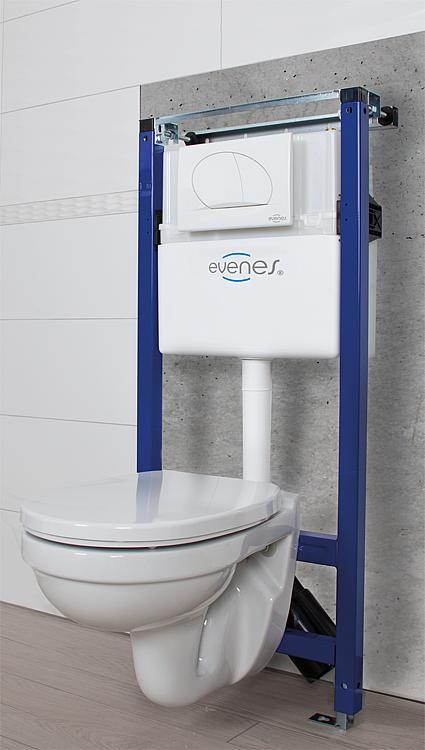

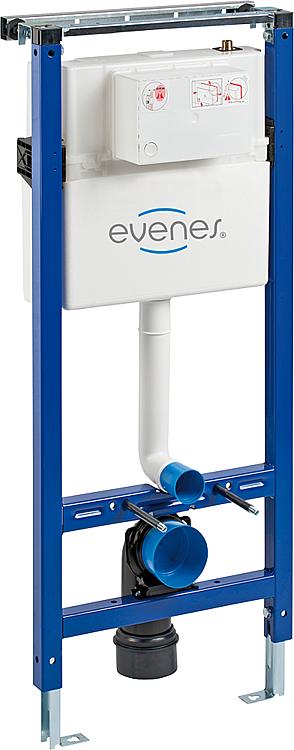

WC-Vorwandelement Set Handwerkerqualität mit UP-Spülkasen 189 und Betätigungsplatte • Breite: 500 mm • Mit UP Spülkasten 189• Selbsttragend für die Vorwandmontage sowie die Montage in Ständerwänden• Betätigung: Von vorne• Verzinkte Stützfüße, stufenlos einstellbar von 0-200 mm• Für Start/Stopp oder 2 Mengenspülung (große Menge 5l/6l/7l - kleine Menge 3l/4l)• Passende Betätigungsplatten (Elwa/Ecko/Emon eckig und rund)Lieferumfang:• Wandschiene und Wandhalterung• Wand-WC Bogen DN 90• Übergangsstück DN 90/DN 100• Montage- und Befestigungsmaterial + 1x Betätigungsplatte Ecko gratis!
