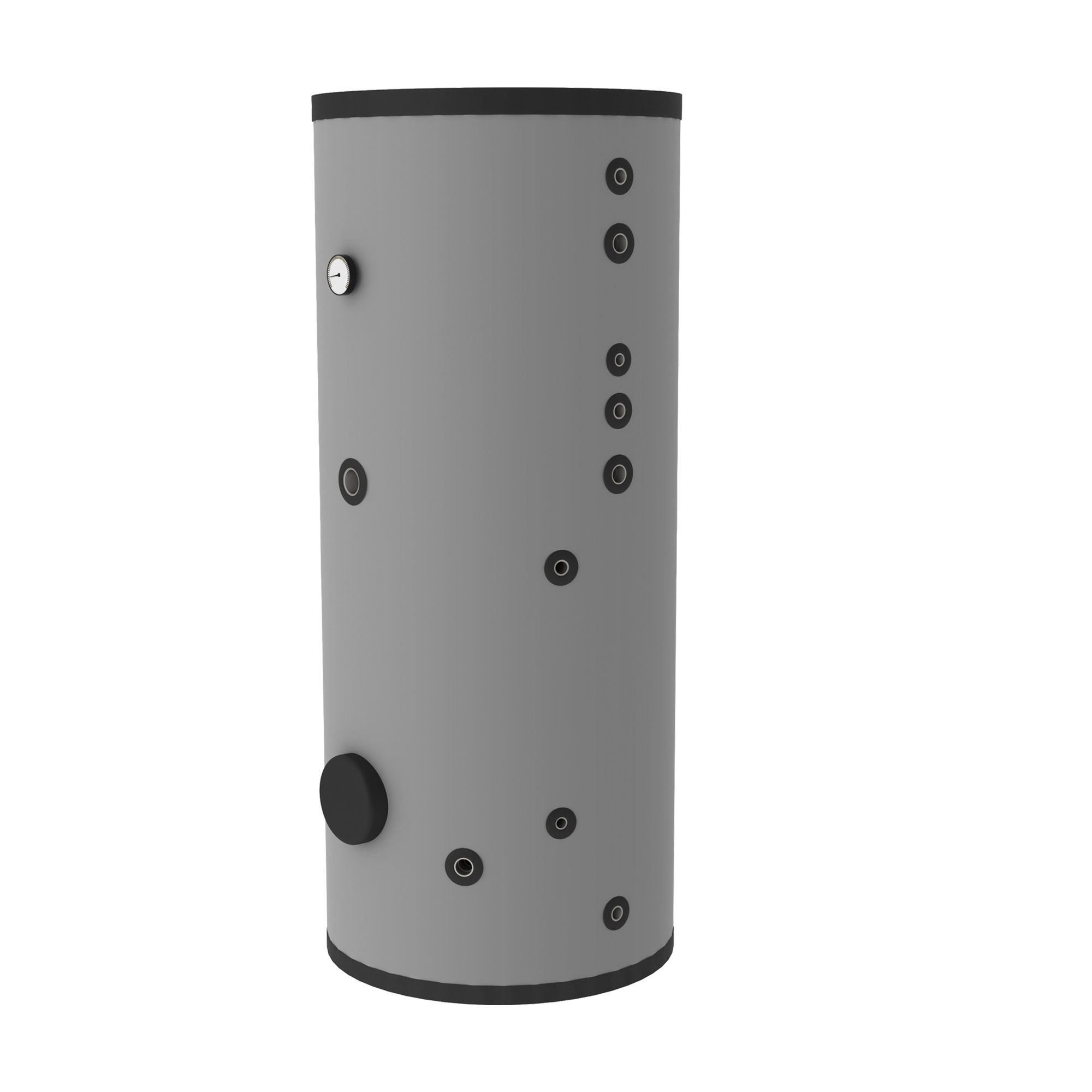

Solarbayer Solar-Trinkwasserspeicher SKL-400 Bivalenter Warmwasserspeicher
1.850,00 €
Sofort verfügbar, Lieferzeit: 2-4 days
Produktinformationen "Solarbayer Solar-Trinkwasserspeicher SKL-400 Bivalenter Warmwasserspeicher"
Solarbayer Solar-Trinkwasserspeicher SKL-400
Der bivalente Solar-Trinkwasserspeicher dient zur zentralen Warmwasserversorgung und ist besonders gut geeignet für thermische Solaranlagen. Die Aufheizung erfolgt durch Solaranlagen zur Brauchwassererwärmung oder Heizungsunterstürzung. Durch den sich weit unten befindeden Solarrücklauf herrscht in diesem Bereich eine Temperatur von bis zu 15 °C niedriger als bei anderen herkömmlichen Solarspeichern. Hierdruch erhöht sich der Anlagewirkungsgrad und die Leistung des Kollektors steigt im gleichen Zuge um bis zu 15%. Die Nachheizung kann über den oberen großflächigen Wärmetauscher oder den integrierten E-Heizstab erfolgen.
Besondere Hygiene wird durch das Zusammenschalten beider Wärmetauscher als Hochleistungs-Antilegionellenspeicher gewährleistet. Lieferbar in den Größen 200, 300, 400, 500, 750 und 1000.
Vorteile
- Perfekt abgestimmt für alle Solarsysteme
- Auch für Brennwerttechnik geeignet
- Bivalent, zwei Glattrohrwärmetauscher (Solar und Heizung)
- Hochwertiger Qualitätsstahl S235JR
- Korrosionsschutz innen mit Zweischichtemaillierung
- Magnesium-Schutzanode eingebaut
- Isolierung SKL 200 bis SKL 500: PU-Hartschaumdämmung, fest aufgeschäumt, Dämmstärke ca. 50 mm
- Isolierung SKL 750 und SKL 1000: PU-Harschaumdämmung, abnehmbare Halbschalen, Dämmstärke ca. 80 mm
- Außenmantel PVC Silber, Brandschutzklasse B2
- Einbau eines passenden Elektroheizstabes zur Nachheizung möglich
Technische Daten
| Daten Speicher Typ | 200 | 300 | 400 | 500 | 750 | 1000 | |
| Nennvolumen | L | 209 | 305 | 411 | 454 | 740 | 926 |
| Höhe mit Dämmung [A] | mm | 1265 | 1515 | 1630 | 1805 | 1870 | 2120 |
| Höhe ohne Dämmung [B] | mm | - | - | - | - | 1805 | 2055 |
| Kippmaß | mm | 1450 | 1650 | 1780 | 1960 | 1900 | 2150 |
| Durchmesser mit Dämmung [C] | mm | 610 | 650 | 700 | 750 | 950 | 950 |
| Durchmesser ohne Dämmung [D] | mm | - | - | - | - | 790 | 790 |
| PU-Hartschaumdämmung, nicht abnehmbar | mm | 50 | 50 | 50 | 50 | - | - |
| PU-Hartschaumdämmung, abnehmbare Halbschalen | mm | - | - | - | - | 80 | 80 |
| Außenmantel PVC, Farbe Silber | mm | ca. 0,5 | ca. 0,5 | ca. 0,5 | ca. 0,5 | ca. 0,5 | ca. 0,5 |
| Max. Betriebsdruck Speicher | bar | 10 | 10 | 10 | 10 | 10 | 10 |
| Max. Betriebstemperatur Speicher | °C | 95 | 95 | 95 | 95 | 95 | 95 |
| Gewicht ca. | kg | 92 | 114 | 149 | 173 | 238 | 250 |
| Max. E-Heizstabgröße (optional) | kW | 4,5 | 4,5 | 4,5 | 6 | 9 | 9 |
| Bereitschaftswärmeaufwand nach EN 12897:2006 | 200 | 300 | 400 | 500 | 750 | 1000 | |
| Bereitschaftswärmeaufwand | kWh/24h | 1,42 | 1,68 | 1,97 | 2,18 | 3,17 | 3,48 |
| Energieeffizienzklasse | B | B | C | C | -- | -- | |
| Daten Wärmetauscher oben | 200 | 300 | 400 | 500 | 750 | 1000 | |
| Heizfläche | m² | 0,9 | 1,4 | 1,4 | 1,4 | 2,5 | 2,5 |
| Inhalt | L | 5,5 | 6,5 | 6,5 | 6,5 | 15 | 15 |
| Druckverlust (2 m³/h) | mbar | 42 | 83 | 83 | 83 | 123 | 123 |
| Max. Betriebsdruck | bar | 10 | 10 | 10 | 10 | 10 | 10 |
| Max. Betriebstemperatur | °C | 95 | 95 | 95 | 95 | 95 | 95 |
| Daten Zapfleistung | 200 | 300 | 400 | 500 | 750 | 1000 | |
| Zapfleistung bei 17 kW (HV 70°C), KW 10°C/WW 45°C | L/h | 351 | 617 | 662 | 702 | 813 | 869 |
| Zapfleistung bei 27 kW (HV 70°C), KW 10°C/WW 45°C | L/h | 490 | 890 | 935 | 975 | 1090 | 1145 |
| Zapfleistung bei 50 kW (HV 70°C), KW 10°C/WW 45°C | L/h | 788 | 1495 | 1535 | 1580 | 1690 | 1745 |
| Leistungskennzahl NL bei 70/50 oberer WT | NL | 2,4 | 3,1 | 3,6 | 4,8 | 11,6 | 16,8 |
| Leistungskennzahl NL bei 70/50 beide WT | NL | 5,6 | 7,2 | 11,4 | 13,7 | 26,5 | 34,2 |
| Daten Solarwärmetauscher | 200 | 300 | 400 | 500 | 750 | 1000 | |
| Heizfläche | m² | 0,9 | 1,8 | 2,2 | 2,4 | 2,5 | 2,5 |
| Inhalt | L | 5,5 | 8,3 | 10,5 | 13,5 | 15 | 15 |
| Druckverlust | mbar | 43 | 98 | 109 | 135 | 136 | 136 |
| Max. Betriebsdruck | bar | 10 | 10 | 10 | 10 | 10 | 10 |
| Max. Betriebstemperatur | °C | 110 | 110 | 110 | 110 | 110 | 110 |
| Empfohlene Mindestkollektorfläche ca. | m² | 4 | 6 | 8 | 10 | 14 | 17 |
| Anschlüsse und Bemaßung | 200 | 300 | 400 | 500 | 750 | 1000 | |
| [1] Anode | oben (1¼") |
oben (1¼") |
oben (1¼") |
oben (1¼") |
oben (1¼") |
oben (1¼") |
|
| [2] Warmwasser | mm | 1165 (1?IG) |
1345 (¾"IG) |
1505 (¾"IG) |
1640 (¾"IG) |
1590 (1¼"IG) |
1840 (1¼"IG) |
| [3] Heizung Vorlauf | mm | 995 (1¼"IG) |
1245 (1"IG) |
1355 (1"IG) |
1510 (1"IG) |
1440 (1¼"IG) |
1440 (1¼"IG) |
| [4] Thermometer | mm | 930 (½"IG) |
1200 (½"IG) |
1300 (18x2) |
1450 (18x2) |
1460 (½"IG) |
1680 (½"IG) |
| [5] Boilerfühler | mm | 915 (½"IG) |
1080 (½"IG) |
1125 (½"IG) |
1285 (½"IG) |
1340 (½"IG) |
1340 (½"IG) |
| [6] Zirkulation | mm | 885 (¾"IG) |
985 (¾"IG) |
1030 (¾"IG) |
1185 (¾"IG) |
1235 (1"IG) |
1235 (1"IG) |
| [7] Heizung Rücklauf | mm | 680 (1¼"IG) |
885 (1"IG) |
935 (1"IG) |
1060 (1"IG) |
990 (1¼"IG) |
990 (1¼"IG) |
| [8] Elektroheizstab | mm | 630 (1½"IG) |
830 (1½"IG) |
880 (1½"IG) |
1010 (1½"IG) |
890 (1½"IG) |
890 (1½"IG) |
| [9] Solar Vorlauf | mm | 580 (1¼"IG) |
770 (¾"IG) |
805 (¾"IG) |
885 (¾"IG) |
835 (1¼"IG) |
835 (1¼"IG) |
| [10] Solarfühler | mm | 475 (½"IG) |
400 (½"IG) |
420 (½"IG) |
370 (½"IG) |
685 (½"IG) |
685 (½"IG) |
| [11] Flansch Ø114 mm (ab SKL 400 mit zusatzl. Anode) |
mm | 260 - |
400 - |
420 (M8x30) |
390 (M8x30) |
400 (M8x30) |
400 (M8x30) |
| [12] Solarrücklauf | mm | 265 (1¼"IG) |
245 (1"IG) |
265 (1"IG) |
285 (1"IG) |
385 (1¼"IG) |
385 (1¼"IG) |
| [13] Kaltwasser | mm | 70 (1"IG) |
145 (¾"IG) |
110 (¾"IG) |
165 (¾"IG) |
220 (1¼"IG) |
220 (1¼"IG) |
