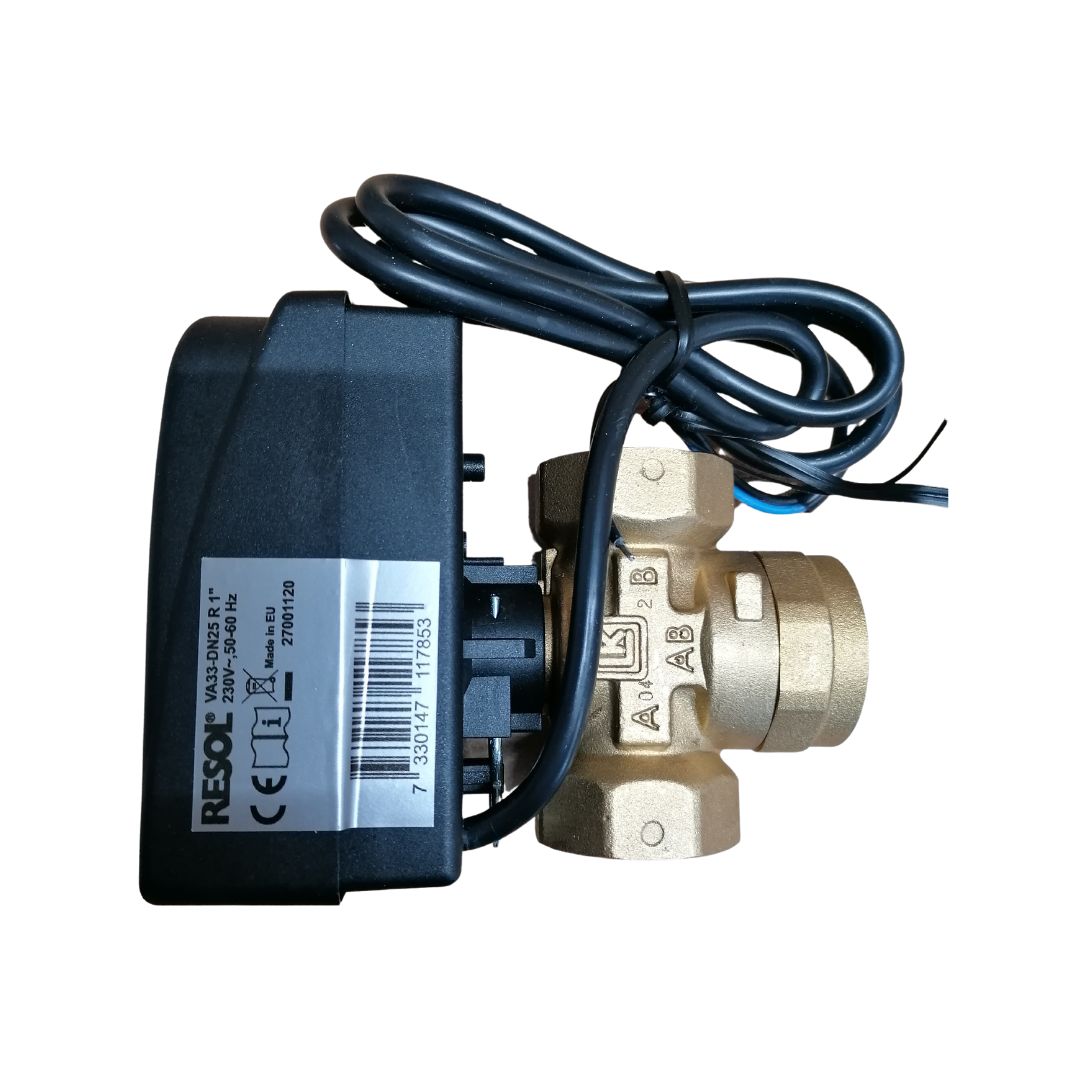

Resol Umsalt Motorventil VA33 3-Wege Zonenventil DN25 1" Solarthermie Solar
215,00 €
Sofort verfügbar, Lieferzeit: 2-4 days
Produktinformationen "Resol Umsalt Motorventil VA33 3-Wege Zonenventil DN25 1" Solarthermie Solar"
Das Umschaltventil VA32 findet im Solar- und Heizungsbereich seine Verwendung. Damit können einzelne Anlagenteile zonenweise geschaltet werden, ferner können einzelne Apparaturen bei Bedarf zu- oder abgeschaltet werden.
Leistungsmerkmale:
Kompakte Ausführung, gefällige Form und modernes Design, schutzisoliertes Antriebsgehäuse. Einfache manuelle Handverstellung für Inbetriebnahme oder Notbetrieb. Ansteuerung wahlweise über Zweipunktkontakt oder über potenzialfreien Umschaltkontakt möglich. Der Endschalter-Signalausgang in Ventilstellung kann für Steuerzwecke verwendet werden (max. 1 A). Schnelles Wechseln der Antriebseinheit ohne Ausbau des Ventils möglich. Keine Durchflussreduzierung, voller Durchgang entsprechend der jeweiligen Ausführung von DN20-DN32.
• Resol Umschalt-Motorventil VA33
• Umschaltventil zur zonenweisen Schaltung einzelner Anlagenteile
• Schutzisoliertes Antriebsgehäuse
• Einfache manuelle Handverstellung für Inbetriebnahme oder Notbetrieb
• Ansteuerung wahlweise über Zweipunktkontakt oder über potentialfreien
Umschaltkontakt möglich
• Der Endschalter-Signalausgang in Ventilstellung kann für Steuerzwecke verwendet
werden (max. 1 A)
• Keine Durchflussreduzierung, voller Durchgang
• Stellzeit: 18 s, Stellwinkel 60°
• Betriebsart: offen / geschlossen
Leistungsaufnahme:
Relais ein, Antrieb läuft: 9 VA
Relais ein, Antrieb steht: 5 VA
Relais aus: 0 VA
Schutzart: IP 44
Schutzklasse: II
Umgebungstemperatur: 5°C - 80°C (kurzzeitig 90°C)
Stellzeit: 18 s / 60 °
Betriebsart: offen - geschlossen
Schutzklasse: IP 44 (IEC529)
Anschlussleitung: 4 x 0,5 mm², L = 1,0 m
Stellwinkel: 60°/360°
Drehmoment: 6 Nm (max. 8 Nm)
Ausgangssignal: Phase L, 1 (1) A
Ventil
Zulässiger Maximaldruck: 10 bar
Gehäuse: Messing EN 12165 CW617N
Max. Betriebstemperatur: 2 °C ... 110 °C
Max. Arbeitstemperatur: 0°C ... 110°C
Max. Arbeitsdruck: 6 bar
Rotor mit Achse: Messing
Achsenabdichtung: 4 x O-Ringe, EPDM
Möglichkeit der Motorsteuerung: UV-3
Zur Reduzierung der Axialreibung: PA-Unterlegscheibe
Resol
RESOL – Elektronische Regelungen GmbH
Heiskampstraße 10
D-45527 Hattingen, Deutschland
Telefon: +49 (0) 2324/9648 - 0
E-Mail: info@resol.de
