Afriso Warmwasserzirkulationssystem Zirkulation Zirkulationspumpe Brauchwasser

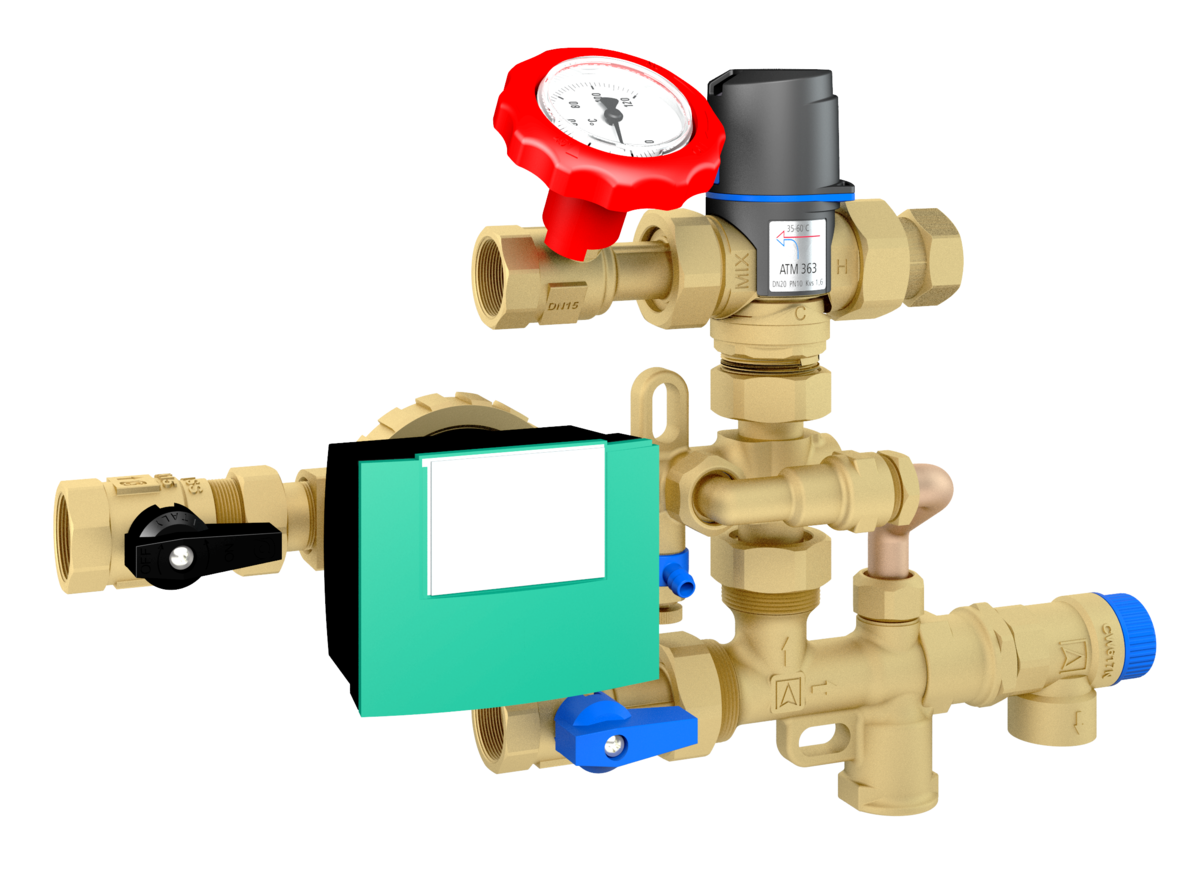

Warmwasser-Zirkulationspumpe WZS-100 mit Sicherheitsarmatur

Vorteile:

- Einfache und schnellere Montage

- Moderne Nutzungsmöglichkeit für Schichtenspeicher (Solar-, Warmwasser-, Hygiene-Kombispeicher)

- Kompakte Baugruppe

- Alle Funktionselemente wie Absperrventilen, variabler SIcherheitsgruppe Rückflussverhinderer vorhanden

- Nach DIN 1988 konzipiert

- Baugruppe eignet sich auch bei älteren Bestandsanlagen ( Holz, Gas-oder Öl-Heizkessel)

- Für Ein- oder Zweifamilienhäusern

- Ab einer Wasserhärte von 9° - 10°dH muss eine Aufbereitung des Trinkwassers stattfinden, um die Bauteile der Station zu schützen.

 Zirkulationssystem zur fachgerechten Erstellung einer Brauchwasser-Zirkulationsanbindung an einem Warmwasserspeicher. Inklusive Brauchwassermischventil, Hocheffiziente Zirkulationspumpe Energieklasse A und Sicherheitseinrichtung. Verbrühungen an der Zapfstelle werden dadurch vermieden. Durch die kompakte Bauweise des Systems ist eine effiziente Warmwasserbereitung sowie eine vereinfachte Montage der Anschlussleitungen gegeben.

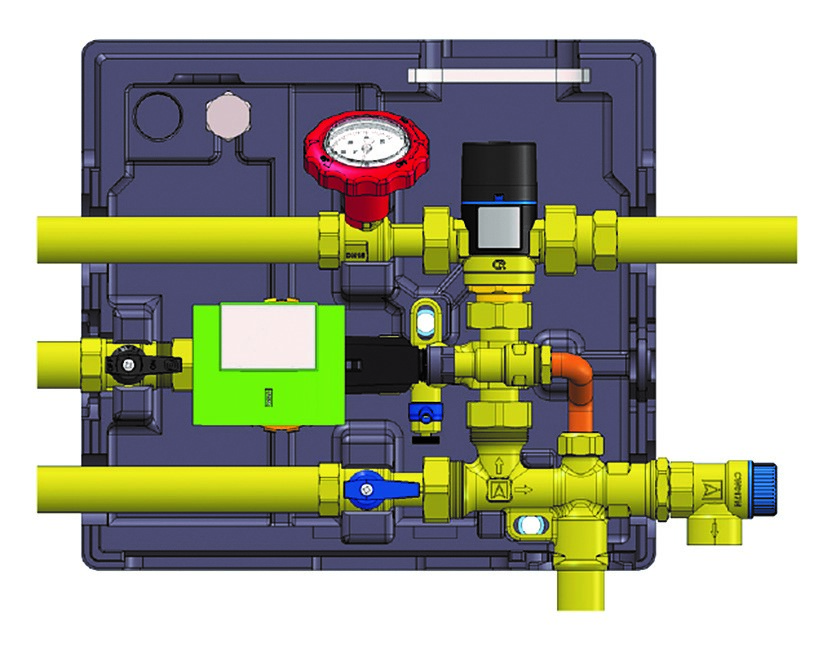

Kompaktesm vormontiertes und auf Dichtheit geprüftes Warmwasserzirkulationssystem in formschlüssiger Isolierschale, bestehend aus thermischen Mischventil mit integriertem Verbrühungsschutz, Zirkulationspumpe und allen erforderlichen Funktionsbauteilen wie Absperrventilen, Sicherheitsventil, Rückflussverhinderern sowie Verbindungsteilen nach DIN 1988. Häufig wird bei Brauchwasserspeichern die Zirkulationsleitung auf den Kaltwasserzulauf des Warmwasserspeichers geführt. Somit fließt das warme Zirkulationswasser des Rücklaufes durch den unteren, tendenziell kühlen Bereich des Speichers. Im unteren Bereich wird das zurückfließende Zirkulationswasser abgekühlt, um dann wieder in den oberen Schichten erwärmt zu werden. Die Folge: Das Speichermedium wird gleichmäßig durchgewärmt - damit wird die optimale Schichtung zerstört, die hohe nutzbare Energiedichte in den oberen Schichten ist verloren. Im ungünstigsten Fall wird zudem die Funktion einer Solarthermie-Anlage in der Übergangszeit (Herbst, Winter, Frühling) verhindert oder exterm eingeschränkt. Die zurückgeführte Zirkulationsleitung hat eine direkte Verbindung zum Kaltwassereingang des thermischen Mischventils. Eine Teilmenge des zurückfließenden Zirkulationswassers strömt nicht zurück in den Speicher, sondern wird im Brauchwassermischventil verwendet.

Warmwasserzirkulationssystem mit Umwälzpumpe und Sicherheitsarmatur, bestehend aus folgenden Komponenten.

- Trinkwasser-Zirkulationspumpe Wilo Star Z Nova

- Thermomischer und Absperrventile

- Rückflussverhinderer

- Sicherheitsventil

- Spül- und Entlüftungsventil

- Thermometer

- Verbindungsteile, Ablassventil, Isolierschale

- 1 Verschlusskappe, 1 PVC-Schlauch

- 1 Befestigungsset

Lieferumfang:

1x Afriso Warmwasserzirkulationssystem WSZ
